Содержание

Особенности ТК

Тормозные колодки (ТК), устанавливаемые на ВАЗ 2109, имеют свои особенности и характеристики, о которых следует знать перед покупкой новых деталей.

  1. Основание колодки выполнено из достаточно прочного металла.
  2. Поверх основания приклеивается фрикционная накладка при помощи специального клея под воздействием температуры в 100 градусов по Цельсию.
  3. Задние тормоза включают в себя 4 колодки. Корпус и основу штампуют из листового металла, после чего свариваются.
  4. Шероховатость на поверхности колодок, необходимая для ускорения притирки ТК, достигается путем специальной обработки.
  5. Эффективность при контрольном торможении с 80 км/час — 320 Нм. Давление внутри тормозной системы — 40 бар. При этом колодки холодные.
  6. Все элементы тормозной системы выполнены согласно строгим международным стандартам и требованиям.
  7. Срок службы ТК напрямую зависит от стиля вождения, состояния дорог и ряда внешних факторов.

В руководстве по эксплуатации указано, что эксплуатационный срок ТК на ВАЗ 2109 составляет в пределах 70-90 тысяч километров пробега. Но на практике этот срок несколько меньше.

Золотые правила

Есть четыре золотых правила, которых следует в обязательном порядке придерживаться при замене передних и задних ТК.

  1. При очистке тормозов ни в коем случае нельзя использовать минеральные растворители, такие как дизельное горючее, бензин и пр.
  2. При замене колодок сзади или впереди менять следует сразу обе.
  3. Нельзя менять местами передние и задние ТК, а также левые с правыми, и наоборот. Иначе торможение окажется неравномерным.
  4. При наличии максимального уровня тормозной жидкости в бачке (отметка МАХ), часть ТЖ следует обязательно откачать.

Принимая во внимание все указанные правила, можно приступать к замене ТК.

Замена передних и задних тормозных колодок на ВАЗ 2109

Виды тормозных систем

Для начала разберемся какие виды тормозных систем бывают, чем они отличаются, их плюсы и минусы. Глубоко вдаваться в историю, технические характеристики, инженерию не будем. Это не так важно. Сначала рассмотрим каким бывает привод тормозной системы. Грубо говорят – это та конструкция, которая находится между педалью тормоза и тормозными колодками

  • Механический привод. Такая система состоит из рычагов, тяг, пружин и тросов. Для основных тормозов в современных автомобилях не применяется. Свое распространение получил в конструкции стояночного тормоза (ручник)
  • Гидравлический привод. В основе такой системы лежит свойство жидкости, которая при давлении на неё передаёт усилие на тормозной цилиндр. За счет вакуумного усилителя сила, с которой вы давите на педаль тормоза, в несколько раз увеличивается, по этому так легко жать на педаль и машина останавливается даже при скорости за 200 км. Такая система самая распространенная среди легковых автомобилей
  • Пневматический привод. В основном применяется на грузовых автомобилях и автобусах. Установленные на них компрессоры создают давление за счет сжатого воздуха. При нажатии педали тормоза открываются перепускные каналы и воздух воздействует на рабочие элементы тормозной системы
  • Электропривод. На легковых автомобилях применяется для реализации ручного тормоза. Электромоторы интегрированы непосредственно в сам суппорт или же стоят отдельно и выполняют роль тяг и рычагов механического привода. Сигнал из салона с кнопки идет по проводам к электромотору, который натягивает или ослабляет троса ручного тормоза
  • Комбинированный привод. Представляет из себя различные вариации приводов. Применяется в основном в спецтехнике

По мимо различных видов приводов, тормозной системы, существуют несколько вариаций рабочих механизмов. Это уже непосредственно та часть тормозной системы, где устанавливаются тормозные колодки

  • Ленточный механизм. Мало распространен, применяется в основном на спецтехнике. Лента натянутая на барабан, прикрепленный к оси вращения колес, натягивается и за счет силы трения снижает скорость вращения оси колес
  • Барабанный механизм. Тормозные колодки устанавливаются внутри барабана, привод реализованный на автомобиле, воздействует на них таким образом, что они разводятся в стороны и встают в распор упираясь во внутренние стенки барабана. За счет этого происходит торможение. Плюс такого механизма в том, что он более дешевый в реализации. Но это не главное достоинство такого механизма. Колодки установленные внутри барабана скрыты от воздействия на них воды, грязи, песка, меньше засоряются и тем самым более эффективны в условиях плохих дорог. Ресурс их больше по сравнению с колодками дисковых тормозов, но само торможение менее эффективно. На современных автомобилях применяется такой механизм как основной для задней оси или же для реализации ручного тормоза
  • Дисковый механизм. В своей основе имеет тормозной диск прикрепленный к ступице колеса. Тормозные колодки расположены в суппорте с обоих сторон диска. Под воздействием тормозного привода, суппорт зажимает тормозной диск фрикционными колодками, за счет трения происходит торможение. В условиях чистых и хороших дорог такой механизм на много эффективнее барабанного. Улучшить торможение можно за счет увеличения рабочей поверхности тормозного диска, увеличения числа цилиндров тормозного суппорта, для лучшего охлаждения используются вентилируемые тормозные диски. В грязи этот механизм менее эффективен, так как влага, песок, земля легко попадают на рабочую поверхность, износ тормозных колодок увеличивается, трение сокращается. Для работы ручного тормоза задние диски в центре имеют форму барабана и в них реализован барабанный механизм. Либо же изменена конструкция тормозного суппорта, где цилиндр выдвигается как за счет применения гидравлики так и за счет механического привода

Так же существует трансмиссионный тормоз, где детали располагаются на элементах трансмиссии: коробке передач, раздаточной коробке, карданном валу. На современных автомобилях применяются в автоматических коробках передач – когда селектор выбора передач переведен в положении “Р”, а так же на грузовой технике в различных вариантах реализации

Дисковый тормозной механизм

Самостоятельная замена задних тормозных колодок автомобиля. Как самому поменять тормозные колодки у машины

Для замены тормозных колодок с дисковыми тормозами потребуется утопить поршень на суппорт, по мере износа колодок он выдвигается из цилиндра и с новые колодки уже не влезут, пока не вдавишь поршень. Такую не сложную операцию часто выполняют подручными средствами – отвертками, переставным ключом… Но существует вероятность того, что инструмент соскочит и повредит манжету и в цилиндр суппорта начнет попадать влага, грязь, что в дальнейшем приведет к заклиниванию суппорта или задирам на поршне или цилиндре – в лучшем случае обойдетесь переборкой суппорта, в худшем заменой и перегретыми тормозными дисками. Приспособление для разжатия тормозных цилиндров LICOTA ATE-4001 позволяет без повреждений, легко и быстро утопить поршень суппорта в цилиндр. Такой инструмент подходит для однопоршневых суппортов передних и задних тормозных механизмов. Но для задних подходит, если стояночный тормоз реализован по схеме барабанных тормозов, если же стояночный тормоз реализован за счет конструкции суппорта, то там цилиндр необходимо одновременно вдавливать и вкручивать.

Самостоятельная замена задних тормозных колодок автомобиля. Как самому поменять тормозные колодки у машины

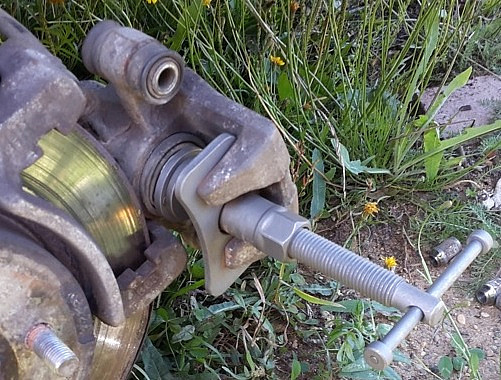

Для того что бы утопить вкручиваемый поршень заднего суппорта потребуется инструмент типа: “Приспособление для вдавливания тормозных суппортов LICOTA ATE-4125”. Его конструкция позволяет зацепить поршень за специальные выемки и когда вы проворачиваете шток инструмента, то наконечник который входит в зацепление с поршнем, начинает вращаться и благодаря резьбе на инструменте выдвигается, тем самым вдавливает поршень внутрь цилиндра тормозного суппорта. Такая схема тормозного суппорта применяется практически на всех марках автомобилей, причем это еще зависит от модели ( на некоторых стоят обычные суппорта). В комплекте такого инструмента идет двухсторонний адаптер. Одна сторона подходит для Alfa Romeo, VW-Audi, PSA, Fiat, Ford, Honda, Renault, Nissan, Subaru, Volvo … и т.д. А вторая сторона Ford, Mazda, Mitsubishi, Toyota … и т.д. Универсальный инструмент подходит для большинства марок и моделей автомобилей, но встречаются ситуации где он бессилен, например на французских машинах, где резьба, по которой вкручивается поршень, не правая, а левая.

Самостоятельная замена задних тормозных колодок автомобиля. Как самому поменять тормозные колодки у машины
Самостоятельная замена задних тормозных колодок автомобиля. Как самому поменять тормозные колодки у машины
Самостоятельная замена задних тормозных колодок автомобиля. Как самому поменять тормозные колодки у машины

Для решения нестандартных задач существуют наборы с приспособлениями для вдавливания тормозных поршней. В наборах присутствуют одно или два приспособления (с правой и левой резьбами) и комплект сменных насадок. Само приспособление представляет из себя вал с резьбой на одном конце которого вмонтирован вороток (часто встречается еще шестигранная выштамповка под гаечный ключ или торцевую головку), а на другом конце квадрат с фиксацией, на который одеваются сменные насадки. На вал накручена втулка с прорезью для опорной пластины и так же имеется шестигранная выштамповка под ключ. Сменные насадки различаются между собой диаметром, количеством зацепных штырей, их формой и расположением, бывают насадки с возможностью регулировки упорной вилки. Так же в наборах есть насадка для обычных суппортов.

Самостоятельная замена задних тормозных колодок автомобиля. Как самому поменять тормозные колодки у машины

Существуют так же многопоршневые суппорта (2-х поршневые, 3-х поршневые, 4-х поршневые и т.д.). Устанавливаются на тяжелые и большие автомобили (Land Cruiser Prado например) или на легкие и быстрые (Audi TT RS например). Такая конструкция позволяет улучшить эффективность торможения. При замене колодок на машинах с такими тормозными механизмами возникают трудности, потому что вдавливая один тормозной поршень, второй, под воздействием тормозной жидкости, начинает вылезать наружу из цилиндра суппорта. Что бы он не выскочил полностью, все поршни необходимо вдавливать одновременно. С такой задачей легко справляются приспособления по типу LICOTA ATE-4003, чья конструкция спроектирована так, что упорные пластины можно расположить по обе стороны тормозного суппорта и при вращении воротка на инструменте эти пластины, упираясь в поршни, разводятся в противоположные стороны и одновременно могут задвинуть на свое место поршни. Применение такого инструмента экономит время и силы, а так же помогает избежать повреждения манжет и выскакивания поршней из суппорта.

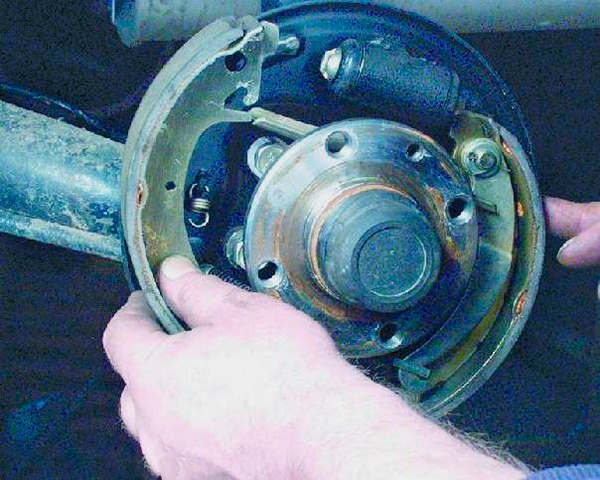

Барабанный тормозной механизм

Самостоятельная замена задних тормозных колодок автомобиля. Как самому поменять тормозные колодки у машины

Конструкция барабанных тормозов не так проста  – пружины, тяги, “солдатики”, трос, тормозной цилиндр. Замена тормозных колодок в барабанах может занять много времени. Разобрать то не всегда быстро получается, а собрать всё правильно и одному, без помощника, не простая задача. Инструмента, который облегчал бы эту работу, придумано множество – это различные щипцы для сжатия пружин стояночного тормоза, клещи для установки “солдатика” барабанных тормозов, съемники пружин барабанных тормозов, приспособления для снятия чашек пружин стояночного тормоза, крючки для пружин. Выбор большой, описывать все “приблуды” и сам процесс замены колодок барабанных тормозов – не хватит места. Кто уже сталкивался с такой работой – поймет и выберет себе подходящий инструмент, может даже скажет что ни чего сложно нет. А тем кто впервые решил самостоятельно поменять колодки, следует почитать руководство по ремонту и обслуживанию своего автомобиля и уже тогда подобрать приспособление, которое поможет быстро и легко справится с такой операцией.

Конструкция и принцип работы тормозных механизмов

Эти механизмы устанавливаются на ступицах колес и являются промежуточным звеном между ступицей и колесом, за счет чего и осуществляется возможность замедления вращения колеса.

Зачастую дисковые механизмы устанавливаются на передней оси, а барабанные, поскольку они еще используются и как стояночный тормоз – на задней. Хотя есть и много авто, у которых дисковые тормоза стоят на обеих осях.

Принцип функционирования барабанного механизма таков: барабан с закрепленным на нем колесом свободно вращается вокруг оси ступицы, тормозные колодки, находящиеся внутри барабана находятся в сжатом состоянии. Сжатие колодок обеспечивается двумя пружинами. Нижняя часть колодок устанавливается в установочные пазы ступицы, а верхняя часть – в пазы поршней рабочего тормозного цилиндра.

При воздействии на педаль жидкость под действием усилия давит на поршни, они начинают выходить из цилиндра, толкая колодки и преодолевая усилие стяжных пружин. Колодки разжимаются и соприкасаются с барабаном. Трение, возникающее между ними, замедляет вращение барабана, а вместе с ним и колеса. Чем больше усилие передает жидкость, тем больше колодки будут прижиматься к барабану, и торможение будет происходить интенсивнее.

Самостоятельная замена задних тормозных колодок автомобиля. Как самому поменять тормозные колодки у машины

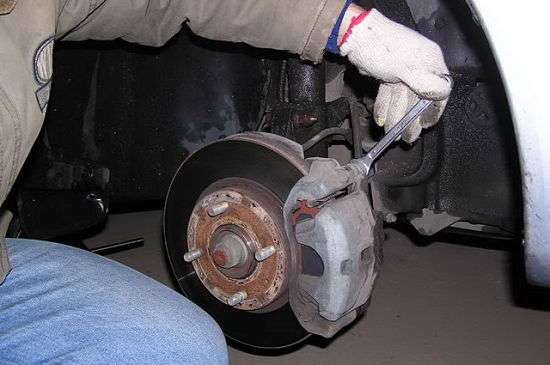

Снятие суппорта у дисковых тормозов при замене колодок

У дисковых механизмов конструкция и принцип работы несколько иной. Тормозные колодки устанавливаются в суппорте, которые имеет П-образную форму. Сам суппорт может продольно перемещаться на своих крепежных болтах. С одной стороны, обычно внутренней, в суппорт установлен тормозной поршень, а сам суппорт играет роль рабочего цилиндра. Поршень упирается в одну из колодок.

Работает механизм так: диск, помещенный между колодками, если не производится торможение, свободно вращается. При передаче усилия поршень выходит из цилиндра и начинает прижимать колодку к диску. Усилие, создаваемое жидкостью на поршень суппорта, не только прижимает одну колодку, оно еще и заставляет переместиться сам суппорт вдоль оси, и колодка, находящаяся с другой стороны диска, тоже начинает прижиматься к нему. Так обеспечивается двухстороннее воздействие колодок на диск.

Причины износа тормозных колодок

Под причинами в данном случае понимаются различного рода факторы, влияющие тем или иным образом на поверхности накладок тормозных колодок, на тормозные диски и барабаны.

Перечислим основные причины, из-за которых происходит наибольший износ колодок:

  • дороги, качество дорожного покрытия;
  • манера вождения (спокойная умеренная езда или рывки и дрифты);
  • климатические условия (мороз и жара);
  • некачественный материал накладок колодок.

Многие не знаю, через сколько надо менять тормозные колодки. Ресурс тормозных колодок на автомобилях с механическими коробками передач составляет от 30 до 50 тысяч км. Ресурс тормозных колодок на машинах с коробкой «автомат» составляет от 25 до 30 тысяч км. А проверять состояние тормозной системы надо не реже, чем через каждые 10 тысяч км пробега. В основном, пока не появляются скрипы, скрежеты, биение колодок, тормоза не проверяют.

Для спецавтомобилей или авто, которые часто эксплуатируются по песку, грязи, воде, естественно, надо проводить диагностику и замену чаще.

Какие колодки надо чаще менять?

Так как основная нагрузка приходится на передние колеса, при торможении передние тормозные колодки больше нагружаются, поэтому изнашиваются они быстрее, чем задние. Передние колодки приходится менять в 2-3 раза чаще, чем задние.

При замене тормозных колодок их надо менять парно, то есть не менять только одну спереди или одну сзади. Сразу устанавливать комплект. Своевременная замена колодок увеличит срок эксплуатации тормозного диска, сам диск будет служить долгое время. При замене тормозных дисков, цена ремонта по замене колодок с дисками намного дороже.

Во время проведения ремонтных работ по замене деталей тормозной системы, следует проверить также пыльники направляющих и резиновые чехлы на целостность. Особо важно проверить трубочки и шланчики тормозной системы.

Если решили сдавать вождение по городу на своем автомобиле, то не забудьте подготовиться: проехать несколько раз по экзаменационным маршрутам, настроить зеркала, сидение, тормоза и т.д.

Когда должна производиться замена тормозных колодок?

Ответ на этот вопрос вы найдёте в Руководстве по эксплуатации своей модели автомобиля. Именно здесь указаны параметры: при каком износе (толщине) накладок должна производится как замена задних тормозных колодок, так и передних.

В этом вопросе не нужна самодеятельность, и, тем более, надежда на «ещё потерпит…». Указана толщина накладок в 2,0 мм, будьте добры поменять колодки.

Замена тормозных колодок должна производиться на одной оси одновременно. В дальнейшем, вы должны руководствоваться инструкцией производителя тормозных колодок, где четко сказано, когда менять передние или задние тормозные колодки, не суть важно.

Важно! Для замены тормозных колодок вам, помимо стандартного слесарного инструмента, понадобятся некоторые приспособления. Особенно это касается замены колодок на дисковых тормозах. Все их невозможно описать, поэтому руководствуйтесь мануалом по ремонту именно вашего автомобиля, или подсказками на форумах вашеймодели – водов (аудиводов, ланосводов, фордоводов и т.д.).

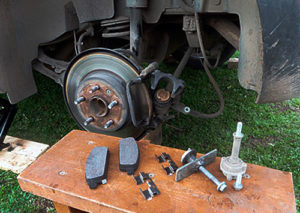

Попробуем заменить своими руками, задние тормозные колодки на системе барабанного типа и дискового типа. Мы выкладываем общий технологический процесс, а нюансы при разборке и сборке задних тормозов зависят от их типа.

Симптомы износа тормозных колодок

К признакам износа тормозных колодок можно отнести:

  • увеличение тормозного пути
  • удары и вибрации при резком нажатии на педаль тормоза
  • скрипы и свист во время торможения
  • странное и неадекватное поведение тормозной системы
  • металлические пыль и стружка на тормозных колодках и других элементах.

Средний ресурс работы тормозных колодок составляет: для автомобилей с механической коробкой передач – 30-50 тыс. км., с автоматической коробкой передач – 25-30 тыс. км., для электромобилей и гибридов – до 100 тыс. км. Но реальный ресурс работы может значительно отличаться от нормативных, и зависит от: манеры езды, состояния дорог, качества деталей, климатических условий и от того, насколько качественна была произведена предыдущая замена колодок.

Визг

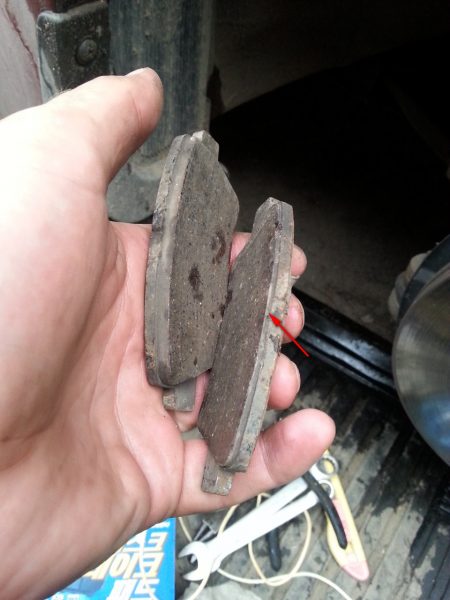

Тормозные колодки необходимо обязательно менять при достижении толщины фрикционного материала 1,5 мм. Если этого не сделать, появится скрежет (визг). Кроме этого, подобные звуки могут присутствовать при установке колодок низкого качества.
Самостоятельная замена задних тормозных колодок автомобиля. Как самому поменять тормозные колодки у машины
При сильном износе тормозных колодок возможно появление визга или скрежета при торможении

Удары при торможении

Появление ударов при торможении может быть вызвано как состоянием самих колодок, так и повреждённой поверхностью тормозного диска или барабана, закисшими поршнями в цилиндрах или иными неисправностями. Чтобы выявить проблему, потребуется разобрать тормозной механизм и внимательно осмотреть детали на предмет износа и повреждения.

Занос автомобиля

Причин заноса может быть немало — это и сильный износ колодок, и повреждение дисков, и ослабленное крепление суппорта или неисправности подвески.

Однажды с моим авто возникла ситуация, когда во время торможения машину начало уводить в сторону. Казалось бы, нужно проводить диагностику тормозной системы. Однако после детального осмотра я выявил, что причиной подобного явления была повреждённая продольная тяга (штанга) заднего моста. Она была попросту оторвана от проушины. После замены этой детали проблема исчезла.

Видео: почему автомобиль при торможении уводит в сторону

Тугая или мягкая педаль

Если вы заметили, что педаль стала непривычно тугой или, наоборот, мягкой, то, вероятнее всего, колодки пришли в негодность и их придётся заменить. Дополнительно стоит осмотреть шланги, подводящие жидкость к тормозным цилиндрам, и сами цилиндры. Если в них заедает поршень, то проблема с жёсткостью педали может проявляться и из-за этого.

Появление налёта

Налёт может появляться как при использовании колодок низкого качества, что приводит к их быстрому стиранию, так и с нормальными деталями. Однако во втором случае он должен быть минимальным. Пыль может появляться также при агрессивной езде, т. е. при резких стартах и торможениях.
Самостоятельная замена задних тормозных колодок автомобиля. Как самому поменять тормозные колодки у машины

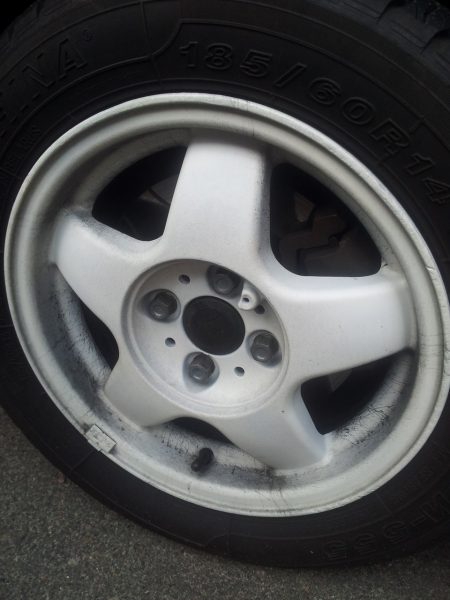

Появление чёрного налёта на колёсах может быть вызвано активной ездой

Из личного опыта могу сказать, что после установки передних колодок от АвтоВАЗ я наблюдал на дисках чёрную пыль. Налёт был отчётливо виден, поскольку диски были окрашены в белый цвет. Из этого могу сделать вывод, что появление чёрной пыли от процесса стирания колодок — явление нормальное. Возможно, установка более дорогостоящих деталей позволит избавиться от подобного явления. Однако если вы уверены, что на автомобиле стоят колодки хорошего качества и их состояние нормальное, то повода для беспокойства нет.

Если педаль тормоза при нажатии не отошла обратно, это указывает на прикипание колодки к диску. Такое явление возможно в морозную погоду при попадании влаги на тормозные элементы, но провести осмотр колодок будет нелишним. Если автомобиль при нажатии на педаль не удаётся остановить длительное время, то причина кроется в изношенных колодках либо попадании воздуха в гидравлическую систему. Потребуется осмотреть тормозные элементы и, возможно, прокачать тормоза.

Как менять передние и задние колодки тормозной системы

Замена передних и замена задних тормозных колодок отличаются, потому как спереди — дисковые тормоза, сзади — барабанные.

Общий порядок замены (дисковые и барабанные):

  1. Открыть капот и отвернуть крышку бачка тормозной жидкости.
  2. Поднять домкратом любую переднюю сторону и снять колесо. замена тормозных колодок
  3. Очистить от грязи тормозной диск.

    замена дисковых тормозных колодок
    Так выглядят тормозные дисковые колодки на автомобиле Шкода Октавиа

  4. Открутить болтики направляющего суппорта и тормозного барабана, чтобы получить доступ к колодкам. замена тормозных колодок
  5. Отверткой отодвинуть колодки.
  6. Новые колодки устанавливаем парами.
  7. Затем надо прокачать всю тормозную систему.

Это был общий порядок замены деталей тормозной системы. Теперь рассмотрим, как правильно менять тормозные колодки на передних и задних колесах.

Когда нужна замена тормозных колодок. Признаки износа

Из вышеизложенного ясно, что основным элементом данного механизма являются колодки. Частое их взаимодействие с барабаном или диском приводит к стиранию фрикционных накладок, после чего будет требоваться замена тормозных колодок. Существует несколько признаков того, что нужна замена тормозных колодок:

Видео: Как заменить тормозные диски и колодки

  1. Слышен визг при торможении. Появление звука свидетельствует о полном стирании фрикционных накладок и с барабаном/диском уже взаимодействует металлическая часть колодки.
  2. Торможение происходит слишком медленно или быстро. При сильном износе фрикционных накладок увеличивается зазор между колодкой и барабаном/диском. Этот зазор влияет на время, требуемое для полноценного соприкосновения накладки с барабаном/диском, а также изменяет ход педали тормоза, требуется больше нажимать на педаль, и как следствие – увеличение усилия. Из-за этого торможение происходит медленнее. Отсутствие же фрикционных накладок приводит к тому, что при торможении взаимодействовать между собой начинают металлическая часть колодки и диска/барабана. Трение между ними значительно возрастает – торможение происходит быстрее обычного. При этом взаимодействие металлических частей значительно повреждает поверхность барабана/диска;
  3. Биение в педаль тормоза. Происходит это из-за неравномерного износа или повреждения фрикционной накладки. Появление биения тоже свидетельствует о том, что требуется замена тормозных колодок.

При появлении хоть одного из данных признаков производится замена тормозных колодок.

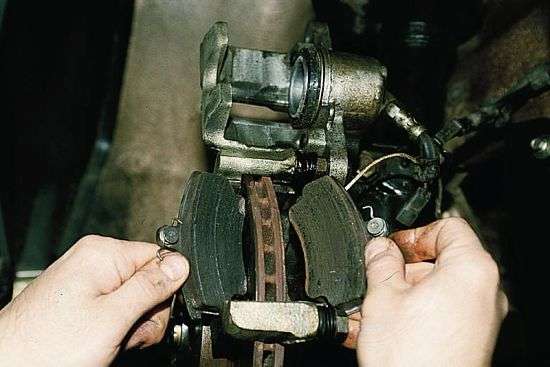

Замена передних тормозных колодок

Как уже сказано, спереди на авто устанавливаются дисковые механизмы, а поскольку конструкция такого механизма проще, то и замена передних тормозных колодок производиться легче.

Самостоятельная замена задних тормозных колодок автомобиля. Как самому поменять тормозные колодки у машины

Замена передних тормозных колодок

Для замены передних тормозных колодок авто нужно установить на ровную площадку, поставить его на стояночный тормоз и кинуть противооткатные башмаки под колеса. Затем авто поддомкрачивается с той стороны, где будет производиться замена передних тормозных колодок, предварительно ослабляются болты крепления колеса.

После поддомкрачивания колесо полностью снимается со ступицы. На данном этапе можно визуально оценить состояние колодок, если замечен сильный их износ – они меняются. Для этого нужно выкрутить один из крепежных болтов суппорта. Далее суппорт снимается с диска путем проворачивания его вокруг оси второго болта крепления. После чего изношенные колодки извлекаются из суппорта.

Видео: Видео замены передних тормозных колодок VW Passat

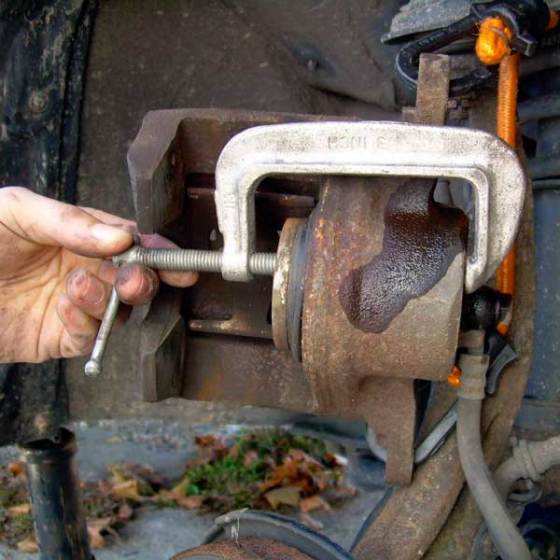

Перед тем, как заменить передние тормозные колодки, нужно будет утопить поршень в тормозной цилиндр, иначе установить на место суппорт будет невозможно. Вдавливать его нужно с усилием, но аккуратно, поскольку суппорт сделан из алюминия и повредить его несложно.

После того как поршень будет вдавлен, в суппорт устанавливаются колодки, он ставится на место и закрепляется обратно болтом крепления. После чего устанавливается на место колесо и авто снимается с домкрата.

Замена задних тормозных колодок, если они дисковые, производится таким же путем, как и спереди.

Как заменить тормозные колодки? Простой ремонт — показываем по шагам

Как долго притираются тормозные колодки после замены?

Исправная тормозная система автомобиля — это основа безопасности на дороге. Но тормоза нуждаются в своевременном обслуживании, в первую очередь это касается тормозных колодок, которые изнашиваются, попросту стираются при трении о тормозной диск. Можно приехать в автосервис и заплатить за замену тормозных колодок. Но кто-то предпочтет сэкономить и все сделать самостоятельно. Во-первых, это несложно, во-вторых, интересно.

Тормозные колодки — это расходник. За время службы колодки не только сильно стачиваются, но и неоднократно перегреваются, отчего материал, из которого они сделаны, твердеет, теряя свои свойства. Соответственно, колодки хуже выполняют свою функцию, машина хуже тормозит — в общем, проблема.

В некоторых автомобилях есть датчик износа тормозных колодок — система сама просигнализирует о том, когда пора их менять. Если такого датчика нет, нужно ориентироваться не на километраж (колодки могут изнашиваться неравномерно, в зависимости от различных факторов), а на ощущения.

Например, в большинстве случаев на износ колодок укажет появившийся шум при торможении. Многие производители, изготавливая колодки, оснащают их индикатором износа — это кусочек металла, который начинает соприкасаться с металлическим тормозным диском, когда колодка износилась, издавая характерный звук.

Либо вы просто заметили, что автомобиль начал хуже тормозить. С тормозами совсем незачем шутить — срочно на замену.

Шаг 1

Чтобы получить доступ к суппорту и тормозным колодкам, необходимо снять колесо. Для этого понадобится домкрат, если нет возможности установить машину на подъемник. Но прежде чем приподнимать автомобиль на домкрате, с помощью гаечного ключа ослабьте все гайки, которые удерживают колесо. Потребуется большое усилие, откручивать придется рывками. Если машина в этот момент будет находиться на домкрате, есть риск раскачать ее, что может привести к падению.

Но снимать колесо не нужно. Просто ослабьте все гайки, чтобы затем их выкрутить без усилий.

Шаг 2

Установите противооткатные упоры под колеса, которые пока не собираетесь снимать. В качестве упоров подойдут даже обыкновенные кирпичи, которые нужно плотно придвинуть к колесам. Установите домкрат с нужной стороны. Проверьте, что этот инструмент устойчив и расположен на ровной и твердой поверхности. Обратите внимание, что на кузове есть специальные укрепленные места для использования домкрата — часто они обозначены, но если сомневаетесь — сверьтесь с техническими документами на ваш автомобиль.

Приподнимите автомобиль домкратом, чтобы иметь возможность снять колесо. Сразу все колеса снимать не нужно — колодки меняем поочередно от одного колеса к другому. Обязательно используйте подставку для подстраховки — хотя бы деревянную колодку. Ее нужно установить под жесткую часть автомобиля (под рычаг, например) после того, как его приподнимете, — нельзя полагаться только на домкрат.

Шаг 3

Снимаем колесо. Проверьте, кстати, в каком состоянии находятся крепежные болты: они тоже подвержены износу. Их нужно прочистись при необходимости и аккуратно отложить в сторону, чтобы не потерять.

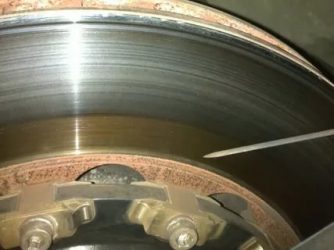

Обратите внимание на то, в каком состоянии находятся тормозные диски. Срок их жизни гораздо дольше, чем у тормозных колодок, но и ему рано или поздно приходит конец. Как минимум не должно быть видимых сколов и трещин на диске. Также можно свериться с руководством по эксплуатации авто и проверить штангенциркулем толщину диска.

Шаг 4

Открываем капот и находим бачок с тормозной жидкостью. Необходимо открыть крышку и проверить уровень тормозной жидкости. Ее должно быть достаточно, но если уровень находится на максимальной отметке, возьмите медицинский шприц и на время откачайте немного жидкости, чтобы в ходе дальнейших работ (при вдавливании поршня) она не залила подкапотное пространство.

Шаг 5

Приступаем к работам непосредственно с суппортом. При помощи плоской отвертки, вставив ее под старую колодку, вдавливаем поршень тормозного суппорта. Это делается для того, чтобы в суппорт поместились новые колодки.

Затем снимаем прижимную пружину, которая удерживает в суппорте тормозную колодку с внешней стороны.

После этого необходимо снять сам суппорт. Обычно он держится на двух направляющих, которые выкручиваются с помощью шестигранника. Обратите внимание, направляющие могут находиться под пыльниками, тогда пыльники (такие пластиковые крышечки) придется сначала аккуратно снять. Если пыльников нет, поверхность направляющих может быть загрязнена — очистите ее.

Теперь можно снять суппорт. Будет нелишним на время проведения работ закрепить суппорт на каком-нибудь элементе автомобиля: подвяжите его веревкой или чем-нибудь еще — все равно, лишь бы не болтался на тормозном шланге, потому что если его повредить — будет беда.

Снимаем старые тормозные колодки, при необходимости их можно поддеть отверткой.

Шаг 6

Берем металлическую щетку и не спеша, трудолюбиво зачищаем посадочные места для тормозных колодок.

Когда с этим покончено, можно устанавливать новые тормозные колодки. Убедитесь, что выбрали подходящие колодки — изучите руководство пользователя, при необходимости проконсультируйтесь с продавцом.

Отвязываем суппорт и устанавливаем всю конструкцию на место.

Шаг 7

Повторяем уже проделанные действия в обратном порядке. Закручиваем направляющие суппорта, возвращаем на место пыльники. Устанавливаем прижимную пружину с внешней стороны суппорта.

Возвращаем на место колесо, устанавливаем болты, но не затягиваем их слишком сильно.

Чуть приподнимаем машину на домкрате, чтобы вытащить подставку, которую мы используем. Затем опускаем автомобиль полностью и убираем домкрат.

Равномерно и с усилием затягиваем все болты колеса. Если есть возможность, нелишним будет использовать динамометрический ключ.

Проверьте уровень тормозной жидкости, при необходимости долейте ее, если что-то откачивали — верните на место. Плотно закройте крышку бачка.

То же самое необходимо проделать и на других колесах. Затем заведите двигатель и понажимайте на педаль тормоза, чтобы колодки встали на свои места. В безопасном месте проверьте, исправно ли работает тормозная система. Двигайтесь сначала с небольшой скоростью, периодически затормаживая, и постепенно разгоняйтесь. Затормозите при движении задним ходом. Все эти действия помогут колодкам скорее приработаться.

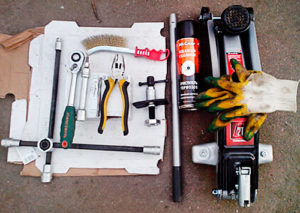

Какие инструменты нужны для замены тормозных колодок своими руками.

  1. домкрат
  2. баллонный ключ
  3. гаечный ключ с набором головок различного диаметра
  4. инструмент для вдавливания поршня тормозного суппорта (разжиматель суппорта). Такой инструмент можно изготовить и самостоятельно.
  5. Отвертка плоская. Понадобится большая отвертка вроде ударной и маленькая, для

Как видите, набор инструментов понадобится минимальный.

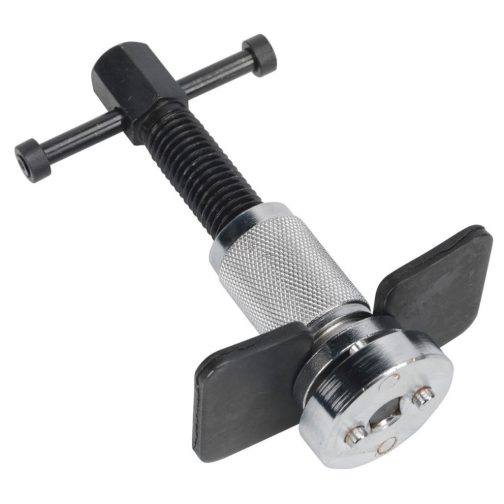

инструмент для вдавливания поршня суппорта
инструмент для вдавливания поршня суппорта

Внимание! Прежде чем приступить к замене тормозных колодок – убедитесь, что новые колодки подходят вашему автомобилю, другими словами, проверьте, что купили правильные колодки.

Шаг 1. Открываем доступ к тормозному механизму.

Автомобиль установить на твердой ровной поверхности, под колёса установить упоры, чтобы он случайно не покатился. Это могут быть как специальные «башмаки», так и обычные кирпичи или бруски.

Прежде чем поднимать автомобиль домкратом, срываем колёсные болты. Затем поднимаем необходимую сторону домкратом, полностью выкручиваем болты и снимаем колесо. Теперь доступ к суппорту открыт.

Замена передних тормозных колодок своими руками

Шаг 2. Снимаем старые колодки.

Суппорт надевается на тормозной диск как зажим, и его задача – сжимать колодками тормозной диск с помощью гидравлического давления. Таким образом и происходит торможение.

Суппорты обычно бывают цельной или двухкомпонентной конструкции, крепятся двумя или четырьмя болтами с внутренней стороны колеса к скобам суппорта.

Побрызгайте на болты суппорта WD-40, чтобы облегчить их откручивание. дайте смазке поработать минут 5-10, затем можно открутить направляющие суппорта.

Если имеются фиксирующие скобы, то нужно извлечь их с помощью маленькой отвёртки. На многих автомобилях есть датчики износа колодок, поэтому аккуратно отсоединяем разъёмы.

Проверьте давление суппорта. Берём большую отвёртку и отжимаем немного колодки, задавливая цилиндр. Таким образом старые колодки будет легко извлекать.

Суппорт автомобиля в состоянии покоя должен немного двигаться вперед-назад. Если нет, суппорт находится под давлением, и при снятии болтов он может отлететь. Проверьте, есть ли какие-либо прокладки или рабочие шайбы, установленные между крепежными болтами суппорта и монтажной поверхностью. Если есть, то снимите и осмотрите их, при необходимости замените на новые.

Самостоятельная замена задних тормозных колодок автомобиля. Как самому поменять тормозные колодки у машины
направляющие болты тормозного суппорта

Во многих японских автомобилях используется скользящий суппорт из двух частей, для которого требуется снять только две направляющих головками 12-14 мм. Вам не нужно будет снимать весь суппорт.

Замена передних тормозных колодок своими руками

Теперь суппорт снимаем или отводим в сторону, если откручивали направляющие только с одной стороны.

Осторожно подвесьте суппорт на проволоку или верёвку к колесу или пружине стойки амортизатора.

Замена передних тормозных колодок своими руками

Внимание! Суппорт все еще будет подсоединен к тормозной магистрали, поэтому закрепите его так чтобы он не пережимал и не оттягивал тормозной шланг.

Вытаскиваем тормозные колодки из скоб. Посадочные места колодок зачищаем металлической щеткой или отвёрткой.

Замена передних тормозных колодок своими руками

Обязательно проверяем направляющие болты – пыльники должны быть целыми, а сами направляющие легко и плавно ходить в пазах.

Внимание! При каждой замене тормозных накладок, направляющие суппорта необходимо очистить и смазать. Эта процедура не отнимет много времени, но продлит службу и повысит надёжность работы тормозов.

Для смазывания направляющих используйте специальную высокотемпературную смазку. Литол, по старинке, применять не нужно. У некоторых производителей колодок можно встретить такую смазку в комплекте с новыми колодками.

Шаг 3. Установка новых тормозных колодок.

Все подготовительные операции выполнены – приступаем к сборке.

Первым делом необходимо вдавить тормозной цилиндр полностью. Сжать цилиндр суппорта нужно инструментом для вдавливания поршня тормозного суппорта. Меняя тормозные колодки своими руками, а если ещё в полевых условиях, для сжатия поршня суппорта можно использовать баллонный ключ, струбцину. Можно также сделать специнструмент своими руками используйте для этого большой болт и старую колодку. Вариантов масса, главное – примите во внимание принцип действия оригинального инструмента и используйте смекалку.

Самостоятельная замена задних тормозных колодок автомобиля. Как самому поменять тормозные колодки у машины
как вдавить поршень тормозного суппорта без специального инструмента в полевых условиях

Внимание! Некоторые аналоги колодок могут незначительно отличаться по форме. Например, ушки колодок могут оказаться длиннее, чем посадочные места в тормозных скобах, и деталь не встаёт в пазы. В этом случае не стоит паниковать, а проверьте: соответствует ли форма и конструкция колодки по остальным параметрам.
Да, соответствует – стачиваем лишние выступы до размера старой колодки.
Нет, не соответствует – есть значительные отличия – необходимо подобрать другие колодки. Не пытайтесь из неправильных колодок сделать правильные, из-за этого тормоза могут заклинить или плохо работать.

Вставляем новые колодки и надеваем суппорт. Резьбу для профилактики от коррозии обрабатываем медной смазкой.

Собираем суппорт, как разбирали, надеваем колесо.

Важно! Прежде чем отправляться в поездку – после замены колодок нужно проверить тормоза. Нажмите педаль до упора. Троньтесь и затормозите. И так повторите пару-тройку раз. Всё в порядке? Повторите торможение на скорости побольше. Убедитесь что нет скрежета, и другого дискомфорта.

Рекомендации производителей

Тормозная колодка представляет собой основание из толстого металла с прикрепленной к нему накладкой, сделанной из фрикционного материала. Составляющими в нем выступают каучук, графит и минеральные волокна, скрепленные технологическими смолами. Как часто менять эти важные для безопасной езды детали, указано в инструкции по эксплуатации авто. Обычно производители легковых машин рекомендуют соблюдать между заменами следующие интервалы:

  • на автомобилях постсоветских стран предусматривается установка новых деталей через 10-15 тыс. км пробега;
  • на иномарках, чьи запчасти традиционно качественнее, интервал составляет от 15 до 25 тыс. км;
  • отдельная категория – мощные спорткары, где замена производится каждые 5-10 тыс. км.

Практика показывает, что передние тормозные колодки испытывают большую нагрузку, нежели задние, оттого изнашиваются быстрее.

Российским автолюбителям не стоит целиком полагаться на рекомендации в техническом паспорте, поскольку на износ накладок влияет множество факторов:

  • Чем агрессивнее стиль езды, тем быстрее истираются рабочие поверхности, ведь на 1 км пути вы используете тормоза вдвое чаще среднестатистического водителя.
  • Условия эксплуатации машины. Если вы постоянно двигаетесь по грунтовым и плохим дорогам, то износ ускоряется из-за попадания грязи на тормозные диски и барабаны.
  • Качество материала, из которого выполнена деталь.
  • Техническое состояние тормозных барабанов и дисков. Когда на поверхностях этих элементов появляется выработка в виде канавок, то и накладки истираются гораздо быстрее.
  • Постоянная перевозка грузов.

Перевозка грузов ускоряет износ колодок
Отсюда возникает вопрос, сколько ходят колодки системы тормозов в реальной жизни. Диапазон пробега довольно широк – от 5 до 45 тыс. км в зависимости от марки авто и степени воздействия указанных факторов. Вот почему важно самостоятельно отслеживать состояние накладок.

Различия в сроках замены передних и задних колодок

На большинстве современных автомобилей спереди установлены дисковые тормоза, а сзади — барабанные. Барабанные задние тормоза имеют больший ресурс, чем дисковые. Это связано с их конструктивными особенностями – в закрытые барабаны попадает меньше грязи и пыли, площадь контакта колодок с тормозной поверхностью выше чем у дисков, а также с тем что они испытывают меньшие нагрузки в процессе торможения.

В среднем, ресурс барабанных тормозов в 2 или 3 раза выше, чем дисковых.

Отсюда следует вывод, что задние и передние колодки меняются в разное время, независимо друг от друга.

Советы по замене тормозных колодок

  • тормозные элементы нагреваются при эксплуатации автомобиля, поэтому, прежде чем приступать к работе, дайте конструкции остудится или используйте перчатки
  • обращайте внимание на тормозные диски, т.к. в случае их деформации новые тормозные колодки не будут эффективно работать, могут появится шумы и вибрации
  • замену колодок необходимо производить на обоих колесах одной оси
  • не откручивайте тормозной шланг от суппорта, иначе в тормозную систему попадет воздух
  • нельзя менять колодки между левым и правым колесом, а также внутреннюю и внешнюю, т.к. это приведет к неравномерному торможению.

Аналогично меняются и задние тормозные колодки, но только если они дисковые. Замена задних барабанных тормозных колодок производится несколько иначе.

По какой причине могут заклинить тормоза?

  1. Изношен или загрязнён поршень тормозного суппорта. Необходимо следить за состоянием зеркала поршня и целостностью пыльников и манжет.
  2. Перекос тормозной колодки. Проверяйте правильность установки и соответствие детали.
  3. Износ, загрязнение, коррозия направляющих суппорта. Вовремя смазывайте и меняйте пыльники или сами направляющие.
Источники

  • https://avto-idea.ru/sovety/kak-zamenit-tormoznye-kolodki/
  • https://favorit-tools.ru/articles/stati/instrument-dlya-zameny-tormoznykh-kolodok/
  • https://avtomotoprof.ru/svoimi-rukami/zamena-tormoznyih-kolodok-na-perednih-i-zadnih-kolesah/
  • https://autostuk.ru/zamena-tormoznyx-kolodok-svoimi-rukami.html
  • https://iris-auto.ru/kak-menyat-zadnie-tormoznye-kolodki
  • https://YaAuto.ru/tormoza/zamena-tormoznyh-kolodok/
  • https://max-vps.ru/different/kak-smenit-zadnie-tormoznye-kolodki.html
  • https://avtodrive16.ru/kak-dolgo-pritirayutsya-tormoznye-kolodki-posle-zameny/
  • https://4inim.ru/archives/4704
  • https://moto163.ru/tyuning-i-servis/zamena-tormoznyh-kolodok.html

Понравилась статья? Поделиться с друзьями:
Автомобиль для чайников
