Признаки неисправности шрусов: как проверить шрус внутренний и наружный. Как понять что шрус умер

Признаки неисправности шрусов: как проверить шрус внутренний и наружный. Как понять что шрус умер

Содержание

Зачем нужен ШРУС в автомобиле

как выглядит граната в автомобиле

Как выглядит граната в автомобиле

Необходимость изобретения ШРУСа возникла одновременно с появлением первых автомобилей с передним приводом. 3 основных преимущества переднеприводных машин хорошо известны каждому автомобилисту:

  • повышенная проходимость;
  • лучшая управляемость;
  • экономичность.

Но, при передаче крутящего момента на управляемые колёса, постоянно изменяющие своё положение, возникали серьёзные потери мощности и другие негативные последствия:

  1. Обычные шарнирные механизмы быстро приходили в негодность.
  2. Вращение на колёса передавалось неравномерно.
  3. Возникала сильная дополнительная вибрация.
  4. Валы и шестерни трансмиссии работали со значительными перегрузками.

Изобретение автомобильной гранаты в 20-х годах прошлого века позволило полностью решить эту сложную техническую задачу. С помощью ШРУСа крутящий момент на управляемые колёса передаётся без потерь мощности и других недостатков.

Благодаря надёжности и простоте, шарнир равных угловых скоростей также широко используется на заднеприводных машинах, в которых установлена независимая подвеска.

Качественная граната отличается длительным ресурсом работы. При бережной эксплуатации автомобиля необходимость её замены или ремонта возникает крайне редко.

Типы ШРУСов, их устройство и принцип работы

В современных автомобилях используются различные ШРУСы, которые классифицируются:

  • по месту установки (внешние и внутренние);
  • по типу конструкции (шариковые, триподные, кулачковые и спаренные карданные).

Внешние и внутренние ШРУСы

На каждое колесо переднеприводного автомобиля устанавливаются 2 ШРУСа. Внутренний шарнир соединяет коробку передач и полуось, внешний – полуось со ступицей колеса. Работая в паре, они обеспечивают передачу крутящего момента при всех типах нагрузок.

В наиболее распространённых шариковых шарнирах, внешние ШРУСы оборудованы радиусными канавками, обеспечивающими бесперебойность работы автомобиля при поворотах колёс. Внутренние гранаты с прямыми канавками компенсируют перемещения деталей узла вдоль оси при колебаниях передней подвески и вибрации автомобиля.

Конструктивные отличия различных типов ШРУСов мы опишем ниже.

Шариковые

Состоят из корпуса (наружной обоймы) с 6 канавками, сепаратора, 6 шариков и внутренней обоймы с 6 канавками. В ходе эксплуатации автомобиля, шарики перемещаются по канавкам, обеспечивая передачу крутящего момента от двигателя на колёса.

Шариковые гранаты чаще всего встречаются на переднеприводных легковых автомобилях.

Триподные

В триподных ШРУСах вместо шариков используются сферические ролики, которые крепятся на пальцах опоры с помощью подшипников.

Триподные автомобильные гранаты устанавливаются как на легковые, так и на грузовые машины с малой грузоподъёмностью.

Принцип работы триподной автомобильной гранаты

внутреннее устройство триподного шруса

Внутреннее устройство триподного ШРУСа

Кулачковые

Кулачковые ШРУСы конструктивно состоят из 2 вилок и 2 фасонных дисков. Площадь сцепления (контакта) вилок является значительной, поэтому элементы шарнира выдерживают серьёзные нагрузки при эксплуатации.

Кулачковые шарниры получили широкое распространение на грузовых автомобилях повышенной грузоподъёмности.

внутреннее устройство кулачковой автомобильной гранаты

Внутреннее устройство кулачковой автомобильной гранаты

Спаренные карданные

Являются наименее востребованными устройствами. Изготавливаются из двух карданных шарниров, состыкованных между собой.

В настоящее время используются при производстве мощной строительной техники, тракторов, некоторых моделей грузовиков и внедорожников.

Конструкция шарнира

Поломка шруса: признаки неисправности и способы их устранения своими руками

Переход от заднего к переднему приводу потребовал от автопроизводителей разработки новых технических решений. Передача вращения на управляемые колёса сопряжена с большими углами поворота. Карданный вал, устанавливаемый на заднеприводных автомобилях, с этой задачей не справлялся ввиду ограниченного угла поворота и низкого КПД. Но, после внесения изменений в конструкцию, он стал прототипом современного шарнира равных угловых скоростей.

Производители автомобильных запчастей выпускают два типа ШРУСов. Первый называют «рцеппа» (более известный как «шестишариковый»). Он состоит из двух обойм (внутренней и внешней), стальных шариков и сепаратора их разделяющего. Благодаря точности изготовления и минимальным зазорам рцеппа может передавать высокий крутящий момент на больших оборотах и углах поворота до 60°.

Второй тип ШРУСа – «трипод». Его конструкцию разработали в Японии, где его и применяют на некоторых автомобилях. Устроен он несколько сложнее, чем рцеппа, но он способен передавать вращение под углом и перемещаться вдоль оси. Трипод состоит из корпуса, в котором неподвижно закреплена трёхлучевая звезда со сферическими роликами и вилки с профильными канавками. Недостатки такой конструкции – невозможность работы при углах, превышающих 30°, сложность изготовления и, как следствие, высокая цена.

Независимо от конструкции и технологии изготовления, компоненты привода обязательно оборудуют пыльником, закреплённым стяжными хомутами и стопорным кольцом для фиксации детали на валу. Повреждение одного из них – это повод проверить ШРУС (гранату) на машине. Попадание воды, песка или грязи во внутреннюю полость недопустимо. Посторонние вещества приведут к интенсивному износу рабочих поверхностей и повреждению привода.


К сведению!

Появление следов смазки на наружных поверхностях пыльника – один из признаков неисправного ШРУСа.

Шарнир, будь то рцеппа или трипод не может сам передавать вращение на ступицу колеса. Он является составляющим компонентом привода, состоящего из вала и двух ШРУСов (внутреннего и внешнего). Первый выполнен из толстостенной трубы диаметром 25-35 мм. Внутренний устанавливают на коробке скоростей, а наружный на ступице колеса. Первый работает при углах вращения, не превышающих 30°, что позволяет установить туда трипод. На внешней стороне закрепляют ШРУС типа рцеппа.

Однако, при работе привод воспринимает не только крутящие нагрузки. Во время движения автомобиля происходит качание подвески, что приводит к изменению расстояния между шарнирами. Для компенсации этого, приводной вал во внутреннем ШРУСе может перемещаться по шлицам. В премиальных автомобилях в этом месте устанавливают трипод с жёстко закреплённой полуосью. Такая конструкция надёжней, но дороже привода, собранного на основе простых ШРУСов.

Почему колесо при повороте издает звук

При повороте руля стук в районе колеса на «Ладе Гранте», а также другие посторонние звуки, не свойственные исправному автомобилю, обычно вызваны несколькими причинами. Рассмотрим их подробнее.

Неправильное схождение

Если схождение выставлено неправильно, автомобиль при движении уводит в сторону. Чем сильнее отклонение от нормы, тем громче скрип покрышек как в повороте, так и во время прямолинейного движения. Возникает он из-за цепляния подкрылка или кузова о колесо.

Неправильный развал

Это уже угол монтажа колес по отношению к дорожной поверхности. Идеальным вариантом на «Гранте» является перпендикулярная установка. Если развал будет отрицательный, то это приведет к повышенному износу внутренней кромки шины при прямолинейном движении или нестабильности при маневрах.

Все это также может приводить к скрипам, колесо будет цеплять за локер или кузов.

Неправильный кастор

Кастором называют расположенный в длину наклонный осевой поворотный угол. Другими словами — черта, проложенная через обе точки фиксации стойки. Если при взгляде сбоку ось поворота колеса завернута в сторону кормы автомобиля, речь идет о положительном касторе. Чем больше кастор смещен сюда, тем более стабильно «Гранта» будет вести себя на дороге, но от этого возрастет усилие на руль при поворотах. Автомобиль даже может приподниматься, создавая совсем нежелательный боковой крен. Естественно, что такой момент сопровождается скрипом.

Изношен наружный ШРУС

Если при повороте руля слышен хруст в районе колес «Гранта, это может быть граната. Проверить это можно, выставив машину на ровной площадке и вывернув колеса в одну из сторон до упора. Затем надо попытаться плавно тронуться с места. Хруст при повороте руля выдаст повреждение внешнего шарнира.

Не закреплен или поврежден локер (подкрылок)

Локеры, конечно, изолируют колесные арки и снижают шум в салоне. Если сзади «Гранты» установка подкрылков проводится основательно, с поднятием машины и использованием дополнительных крепежей, то в передней части дело обстоит иначе. Здесь больше места, детали заводятся в пазы без дополнительных крепежей.

Признаки неисправности шрусов: как проверить шрус внутренний и наружный. Как понять что шрус умер
Замена деталей колес

Часто они ослабевают и трутся о колесо, что вызывает скрип колеса при повороте «Гранты».

Поврежден опорный подшипник

Деталь расположена между опорой и верхней чашкой пружины. Чтобы проверить опорный подшипник, надо положить руку на виток переднего амортизатора. Затем попросить товарища покрутить руль влево, вправо. Металлический лязг и отдача в руку укажут на повреждение элемента.

Деформирована рулевая тяга

Деформация определяется после визуального осмотра — изменяется форма тяги, которая цепляется за какую-либо часть кузова. Это вызывает стук в районе колеса на «Ладе Гранте» при повороте руля.

Изношена шаровая опора

Если пластиковая втулка шаровой опоры изношена, то появляется люфт пальца опоры, из-за чего во время проезда небольших неровностей появляется звук глухих ударов. Ведь нижний рычаг подвески смещается относительно поворотного кулака, а затем приближается к нему, издавая при ударе стук.

Не затянута одна из гаек подвески

Во время езды по неровным дорогам, а также из-за неправильной затяжки, фиксация гаек ослабевает, из-за чего на поворотах и во время проезда неровностей в подвеске слышится стук. Это очень опасный симптом, ведь если гайка открутится полностью, то подвеска выйдет из строя, и автомобиль потеряет управляемость.

Изношены резиновые уплотнители и сайлентблоки

Резинотехнические изделия обеспечивают ограниченный диапазон передвижения деталей подвески друг относительно друга без столкновения. Однако когда они изношены, диапазон движения деталей увеличивается и они иногда сталкиваются друг с другом, что и приводит к появлению стуков.

Признаки неисправности шрусов: как проверить шрус внутренний и наружный. Как понять что шрус умер
Замена деталей

Также изношенные подушки и уплотнители становятся причиной скрипов во время поворота, резкого разгона или торможения.

Деформирован кузов

Деформация кузова нарушает работу всей подвески. Из-за этого сбиваются настройки кастора, развала и схождения, что приводит к соприкасанию между собой элементов. В результате они начинают скрипеть или стучать. Кроме того, часть деталей (сайлентблоки и другие резинки) перекашивает, и они в движении тоже начинают шуметь. А при сильной деформации кузова само колесо нередко цепляет кузов или детали подвески, что тоже приводит к появлению скрипов и стуков.

Основные причины и признаки отказов

Признаки неисправности шрусов: как проверить шрус внутренний и наружный. Как понять что шрус умер

Опыт эксплуатации и ремонта автомобилей подсказывает, что проблемы с приводом могут возникнуть даже у новой машины с небольшим пробегом. Существует ряд причин, по которым возможен отказ ШРУСа:

  1. Отсутствие консистентной смазки. Последняя может вымываться через неплотное соединение пыльника с металлическими частями либо через повреждённые зоны защитного покрытия. Нехватка смазки или ее полное отсутствие приводит к повышенному износу контактных поверхностей.
  2. Повреждение пыльника. Через трещины и отверстия в ШРУС могут попадать грязь, дорожная пыль, песок. Смешиваясь со смазкой мельчайшие частицы становятся абразивным материалом, который истирает рабочие поверхности.
  3. Низкое качество деталей. Ввиду высоких контактных напряжений в узле применяют легированные стали с увеличенной твёрдостью. Если производитель отступает от технологии изготовления используя «мягкий» металл, детали быстро исчерпают свой ресурс.
  4. Агрессивная манера вождения или буксировка тяжелых прицепов. Запас прочности узла конструкторами заложен таким образом, чтобы его ресурса хватило для среднестатистического водителя. Превышение эксплуатационных нагрузок приводит к уменьшению срока службы привода.
  5. Механическое воздействие. При попадании колеса в глубокую выбоину, либо машины в ДТП может произойти повреждение элементов привода.
  6. Естественная деградация узла. В ШРУСе, который выработал ресурс наблюдается увеличение рабочих зазоров, что приводит к его быстрому разрушению.

К сведению!

Повышенная вибрация, которая является следствием износа деталей подвески (шаровых опор, наконечников, стоек) негативно сказывается на состоянии ШРУСа, уменьшая его срок службы.

При первых признаках появления проблемы с шарнирами необходимо проверить привода переднеприводного автомобиля. Если своевременно не обнаружить дефект, повреждения ШРУСа могут превысить критические и он может разрушиться во время движения. Машина в худшем случае может попасть в ДТП, а в лучшем её придётся доставлять к месту ремонта на эвакуаторе либо менять неисправную деталь прям на дороге. Водителям нужно оперативно реагировать на признаки неисправности ШРУСа:

  1. Хрустящие (щёлкающие) звуки во время движения в повороте.
  2. Зазоры между деталями шарниров.
  3. Шум при начале движения или резком ускорении.
  4. Рывки при разгоне.

Неисправности ШРУСа: признаки и симптомы

Начнем с того, что основной причиной поломки ШРУСа является износ шариков, обоймы шарнира или дорожек (рабочей поверхности корпуса). Реже детали разрушаются, что приводит к разъединению шарнира. С учетом того, что деталь испытывает высокие нагрузки, важно уметь точно выявить неполадку.

Диагностика ШРУС несколько отличается с учетом их типа (наружный или внутренний). Знание рассмотренных выше нюансов позволяет более точно провести проверку или своевременно выявить  поврежденную деталь. Главное, обращать внимание на неисправность ШРУСа и знать характерные признаки и симптомы такой поломки.

  • Так вот, основным признаком проблемы со ШРУС является хруст. Этот хруст появляется при повороте колеса во время разгона. Также могут быть ощутимы вибрации и легкие удары, рывки при ускорении.  Обратите внимание, эти признаки обобщены, то есть необходимо отдельно разделить неисправности внутреннего ШРУСа и наружного.

Прежде всего, чтобы понять, какой ШРУС хрустит, внутренний или наружный, нужно учитывать следующее:

  1. наружная «граната» хрустит тогда, когда машина резко трогается или поворачивает с вывернутыми в одну или другую сторону колесами, так как на наружный шарнир приходятся большие нагрузки.
  2. неполадки внутреннего ШРУСа кроме хруста приводят к явной вибрации, которая ощущается даже при езде по прямой и ровной дороге.

Естественно, неисправность внутреннего ШРУСа определить сложнее. Давайте остановимся на этом более подробно.  Самым простым способом, как проверить гранату внутреннюю, является движение по неровной дороге, где можно получить максимальные ходы подвески, но без резких ударов. Оптимально проверять шарниры на сухой грунтовой дороге, которая имеет размытые дождем ямы средней глубины.

Когда авто будет двигаться по такой дороге, передняя подвеска будет загружена, что вызовет постоянные осевые и угловые смещения обоймы внутреннего ШРУСа. В случае износа внутренней гранаты, такой шарнир  будет хрустеть точно так же, как и наружный.

Если же проверка ничего не дала, тогда можно отправиться на подъемник. Однако следует учитывать, что при вывешивании колес нагрузка на ШРУСы минимальна и они могут не проявлять признаков неполадок.

Конечно, опытные мастера зачастую все равно выявляют неисправность, так как способны заметить даже небольшие люфты. Бывает, специалисты могут и вовсе разобрать подвеску и снять приводы, убрать чехол со ШРУС и сразу провести дефектовку.

При этом самостоятельно и без опыта скрытую проблему обнаружить бывает сложно. Исключением можно считать такой явный люфт, когда даже при вывешенных колесах (без нагрузки) граната стучит.

Смазки для ШРУСа

Но перед началом такой диагностики, стоит сделать наружный осмотр. А что-бы быть точнее, проверьте целостность пыльников.

Признаки неисправности шрусов: как проверить шрус внутренний и наружный. Как понять что шрус умер

Ведь если он порван, а на улице сыро, то хватит такой “гранаты” совсем не надолго. В таком случае придётся всё разбирать. Промывать сам ШРУС и смотреть дефекты. Если они не критичны, то просто устанавливать новый пыльник и набивать смазку.

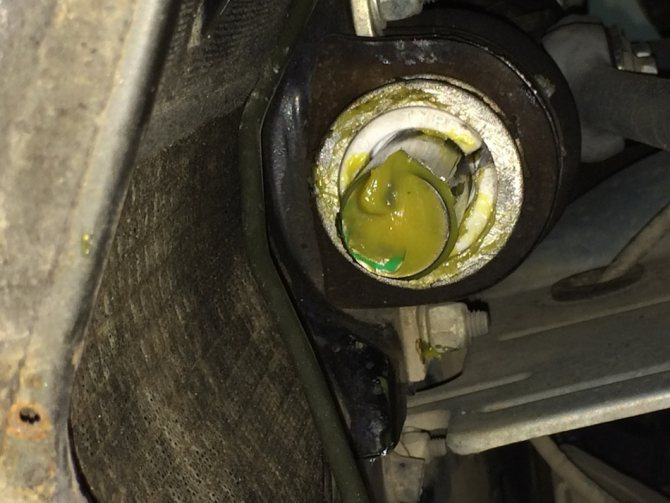

Но смазки тоже отличаются друг от друга. Так-как узел очень нагружен, то для ШРУСа идёт пакет с повышенным составом антифрикционных присадок. А если быть точнее, то там идёт МОЛИБДЕН.

И никакой ЛИТОЛ не в коем случае заправлять нельзя!

Эти смазки так-же делятся на два вида:

  • На ШРУС триподный.
  • И шарикового вида.

В триподном ШРУСе имеются игольчатые подшипники. Им не подходит смазка с крупными частичками молибдена.

Признаки неисправности шрусов: как проверить шрус внутренний и наружный. Как понять что шрус умер

А “граната” шарикового типа слишком нагружена. И поэтому там должен быть именно молибден.

Признаки неисправности шрусов: как проверить шрус внутренний и наружный. Как понять что шрус умер

ОБРАТИТЕ НА ЭТО ВНИМАНИЕ И НЕ ПЕРЕПУТАЙТЕ!

Проверка исправности ШРУСа

Неисправности внутреннего и внешнего ШРУСов проявляются по-разному. Для проверки внешнего шарнира нужно максимально вывернуть руль и не спеша проехать по площадке. При таком положении руля образуется максимальный изгиб между полуосями. При этом неисправный внешний ШРУС будет издавать хруст, зависящий от скорости движения.

Диагностика исправности ШРУСА. Видео:

Добиться максимального искривления внутреннего шарнира сложнее. Для этого нужно проделать следующие операции:

  • вывесить колеса, подняв машину домкратом или подъемником;
  • завести двигатель;
  • включить передачу.

В таком положении неисправный внутренний шарнир будет отчетливо хрустеть.

Как проверить ШРУС на ВАЗ 2109 и 2114, 2110

Стандартная проверка и определение «на слух» не всегда позволяет безошибочно выяснить исправность шарниров. Прежде чем покупать дорогостоящие детали, нужно узнать и убедиться, что проблема кроется именно в них. Для этого проделайте такие операции:

  • установите автомобиль на яму и вывесите колеса;
  • осмотрите состояние пыльников;
  • проверьте люфт между полуосями.

На Калине привод передних колес можно проверить аналогично с ваз 2109

Как проверить исправность ШРУСа на Форд Фокус 2

Алгоритм проверки шарниров Ford не отличается от приведенного выше.

Как проверить ШРУС на Рено Логан

Поломку деталей выдает характерный хруст (звук) и люфт полуосей.

Диагностирование повреждений

Мало знать признаки, чтобы определить неисправность внутреннего ШРУСа или наружного. Шум может проявиться и при других дефектах деталей подвески. Следует выявить симптомы, чтобы узнать о неисправности ШРУСа. Дефекты внутренних и внешних шарниров диагностируют по-разному. Общее для них – работа при повышенных нагрузках и в экстремальных положениях. Только так определяют критический износ, не снимая шарниры с автомобиля.

Проверка внутреннего шарнира

Чтобы проверить внутреннюю гранату, и определить неисправный ШРУС, необходимо нагрузить эти детали. При движении автомобиля водители используют два способа диагностирования: езда по препятствиям и перегрузка машины. В первом случае проезжают по неровной дороге с выбоинами и кочками. Для этого выбирают участок полотна так, чтобы препятствия располагались по одну сторону. Поочерёдно проезжают на скорости 15-20 км/ч по неровностям правыми и левыми колёсами. Если дефекты есть, при попадании в выбоины будет характерный стук в зоне крепления шарниров.

Второй способ заключается в перегрузе автомобиля таким образом, чтобы передняя часть машины слегка приподнялась. В этом случае внутренние шарниры будут работать под критическими углами, что позволит спровоцировать появление более явного шума. Водители для утяжеления машины усаживают на заднее сиденье пассажиров, а в багажник загружают тяжёлые предметы. Когда передняя часть автомобиля слегка приподнимется, проезжают ровный участок дороги, желательно имеющей уклон вверх. Под увеличенной нагрузкой шарнир должен стучать сильнее.

К сведению!

Издавать шум при движении автомобиля может не только привод. Чтобы точно определить поломку внутреннего ШРУСа нужно провести диагностику узла на СТО или в сервисной мастерской.

Наружного

После появления признаков выявить неисправность наружного ШРУСа будет несложно. Водителю нужно выбрать ровную площадку, на которой можно свободно поездить в разных направлениях никому не мешая. Для диагностики необходимо поочерёдно вывернуть колёса вправо и лево, резко тронуться с места. Шарнир с выработкой будет издавать хруст. Ввиду большого расстояния между деталями, определить сторону, где стоит дефектный ШРУС будет легко.

Слушать звук, исходящий из трансмиссии лучше при открытых окнах. Можно выбрать площадку рядом со стеной. В этом случае получится эффект усиления звуковых волн, когда они, отражаясь от преграды, достигнут водителя. Кроме того, можно попросить помощника послушать шум, исходящий от деталей трансмиссии. Как правило, при повороте направо будет шуметь левый ШРУС, и наоборот. Объясняется это силами инерции, действующими на автомобиль и перераспределением нагрузки.

Универсальная проверка шарниров

Алгоритм диагностики позволяет более точно определить, какая из деталей повреждена. Последовательность действий:

  1. Поставить автомобиль на ровную площадку, зафиксировать задние колёса ручным тормозом, подложить противооткатные упоры.
  2. Поочерёдно домкратом вывесить передние правое и левое колёса. Для безопасности под кузов лучше установить подпорки.
  3. Завести двигатель и включить первую передачу. В это время вывешенное колесо начнёт вращаться.
  4. Для диагностики внутреннего шарнира плавно нажимают па педаль тормоза, нагружая привод. Появление шума рядом с коробкой передач свидетельствует об износе детали.
  5. Для проверки внешнего ШРУСа полностью выворачивают рулевое колесо поочерёдно вправо и влево. Если неисправен только внутренний шарнир, то звук не изменится. При износе внешнего в общий шум добавится постукивание и от него.

Рекомендации по ремонту

При выявлении дефектов в трансмиссии их следует как можно быстрее устранить. Точно диагностировать состояние шарниров возможно только после их демонтажа, разборки и промывки деталей. Как это сделать для автомобиля можно посмотреть на видео.

Ввиду особенностей конструкции отремонтировать повреждённые металлические части не удастся. Водителям доступна только замена защитных пыльников и стяжных хомутов.

После промывки от старой смазки внимательно осматривают контактные поверхности корпусов, шариков, сепаратора. На них не должно быть оспинок, трещин и сколов. Если они есть, ШРУС в сборе подлежит замене.  При незначительных повреждениях шарниры с приводных колёс можно поменять местами. В этом случае нагруженными окажутся невыработанные поверхности. Эта мера временная и нужна, чтобы продлить ресурс компонентов до плановой замены. После сборки шарнир обязательно наполняют свежей консистентной смазкой и герметично закрывают пыльником.

Шарнир равных угловых скоростей – один из основных узлов трансмиссии автомобиля. Все его элементы изготавливают из качественных материалов. Как правило, срок годности ШРУСа высок, но он может преждевременно изнашивается. Своевременная диагностика позволит вовремя обнаружить дефект и не допустит образования нештатной ситуации.

Симптомы выхода внутреннего шруса из строя

  • Хруст. Повернув руль и резко нажав педаль газа, можно услышать знакомый многим водителям характерный шум гранаты. Это происходит из-за сильной выработки шариков, что позволяет им свободно кататься по канавкам.
  • Люфт вала. Для диагностики достаточно взять рукой за полуось и подвигать ее в разные стороны.
  • Вибрация. Явное отличие выхода из строя внутреннего шруса это вибрация, которая ощущается даже на прямой, ровной дороге.

Потребность поменять гранату возникает из-за попадания в механизм пыли, песка, грязи, воды. Происходит это из-за не вовремя замененного пыльника.

Где располагается граната в машине

Повторимся, что запчасть присуща только переднеприводным авто. Машины с задними ведущими колесами приводятся в движение другим валом – карданом. А потому ответ на вопрос что такое граната и где она находится в автомобиле актуален лишь для первого случая.

Расположены гранаты в передней части автомобиля. В каждой машине находится 4 гранаты: по две на колесо. Это необходимо для того, чтобы подвеска могла нормально поднимать и опускать колесо на кочках и при этом рулить. Определить их визуально достаточно легко по гофрированным резиновым пыльникам.

Место установки внутренней и наружной гранат с полуосями
Обычно пыльники бывают черного цвета, но можно встретить коричнево-красные или прозрачные модели

Первая гранта в паре вставляется в ступицу колеса и называется внешняя. Она отвечает за хождение колеса вверх-вниз и за его поворот влево-вправо. Этот узел испытывает самые большие нагрузки, а потому изготавливается достаточно большого размера.

Второй шарнир вставляется в коробку передач и называется внутренним. Его задача обеспечить небольшое хождение колеса вверх и вниз на неровностях. Нагрузки на него меньше, а потому и размер скромнее.

Рисунок соединения внешней и внутренней гранат
Левый шарнир втыкается в ступицу колеса, а правый в выход КПП. Между ними полуось

Между собой наружная и внутренняя гранаты соединены полуосью с продольными шлицами. Именно эта составная конструкция, состоящая из трех деталей, обеспечивает передачу крутящего момента от двигателя колесам.

Видео о ШРУСе, его разборке и причинах хрустаВидеоролик об устройстве и принципе работы гранаты

Срок службы и обслуживание

Граната в легковушке – это расходник. Менять ее придется достаточно часто. Благо стоимость узла и ремонта обычно не самая высокая.

Сколько отходит заводская деталь зависит от трех факторов:

  • Манеры вождения;
  • Модели машины;
  • Своевременного обслуживания.

Первый фактор имеет решающее значение. Особенно сильно гранаты боятся наваливания гашетки при вывернутом в крайнее положение руле. В такие моменты узел испытывает максимальные нагрузки.

Если вы в основном двигаетесь спокойно, то ресурс для вашей машины можно поискать на тематических форумах. Есть авто, в которых штатное изделие может отходить больше ста тысяч.

Под своевременным обслуживанием подразумевается периодический осмотр пыльников, своевременная их замена и набивка смазкой. Если в резинке появится трещина, то смерть шруса наступит всего через пару недель. А в дождливую погоду это может случиться еще быстрее. Виной всему вода, которая, попадая в узел, приводит к коррозии и вымыванию защитной смазки.

Наверняка вам будет интересно узнать, что кроме гранат абсолютно во всех обычных легковушках есть телевизор! Обязательно прочитайте нашу статью об этом, чтобы быть знающим автовладельцем.

Фотография порванного пыльника на гранате
Порванный пыльник – типичная неисправность

Пыльники, кстати, стоят совсем недорого. Смазка тоже дешевая и называется банально – «ШРУС». Во время покупки не забудьте проверить, чтобы в комплекте с пыльниками шли хомуты для их затяжки.

Совет как продлить жизнь гранаты:

  1. Не давить педаль в пол на повороте, особенно при трогании
  2. Вовремя менять пыльники и смазку

Ресурс внешней и внутренней гранат сильно отличается. Первая подвержена большим усилиям, так как вынуждена поворачиваться на значительные углы, а потому чаще дает о себе знать.

Внутренняя деталь вполне может не беспокоить весь срок службы автомобиля.

Гранату какой фирмы выбрать?

Занимаясь поиском комплектующих, стоит подойти к их выбору с вниманием. Шрус является основной частью привода автомобиля и часто выходит из строя, поэтому запчасть стоит выбирать не только из соображений цены, но и качества.

Лучше найти оригинал, внимательно смотрите на коробку, в которой продается шрус, так как зачастую можно встретить очень качественную подделку. Также обратите внимание на каталожный номер детали, он должен быть таким – 2108-2215056. Средняя цена около 2000 рублей.

Замена внутреннего шруса на ВАЗ 2114

Рассматривая к покупке сертифицированные аналоговые запчасти, стоит смотреть на качество изготовления. Даже читая большую часть положительных отзывов о том или ином бренде, не стоит исключать процент брака, который есть всегда.

Необходимый инструмент

Перед заменой пыльника внутреннего шруса ВАЗ 2114 стоит подготовить весь необходимый инструмент для этого. Для грамотной работы понадобятся:

  • Рожковые ключи на 17, 19. Но лучше иметь полный набор под рукой;
  • Набор головок и вороток;
  • Баллонный ключ и домкрат;
  • Пассатижи;
  • Отвертка;
  • Тряпка и перчатки.

Для удобства демонтажа можно заехать на яму или эстакаду. Обязательно установите автомобиль на стояночный тормоз или включите первую передачу. Для большей безопасности можно установить подпорки под колеса. Также обязательно проверьте, чтобы у вас был полный набор для замены: граната, пыльник, смазка шрус и два хомута.

Процесс замены

  1. Переходя к процессу замены внутренней гранаты на ВАЗ 2114 своими руками нужно установить автомобиль на ручной тормоз, первую передачу или подпорку, после чего откручиваем ключом на 30 гайку подшипника передней ступицы. Таким способом ее будет проще сорвать.
    Замена внутреннего шруса на ВАЗ 2114
  2. Поддомкрачиваем автомобиль, откручиваем и снимаем колесо.
  3. После ключом на 17 откручиваем два болта крепления тормозного суппорта. Они расположены на его задней части, один вверху, второй внизу.
  4. Далее отверткой разводим тормозные колодки и снимаем тормозной суппорт вместе со скобой, на которую он устанавливается. Обязательно положите конструкцию так, чтобы она не висела на тормозном шланге.
  5. Откручиваем гайку рулевого наконечника ключом на 19 и выпрессовываем его с поворотного рычага.
    Замена внутреннего шруса на ВАЗ 2114
  6. После снимаем шаровую опору, окрутив два болта ключом на 17.
    Замена внутреннего шруса на ВАЗ 2114
  7. Полностью откручиваем гайку подшипника ступицы и снимаем шайбу.
  8. Чтобы вывести ШРУС из отверстия подшипника, отворачиваем крепление шаровой опоры.
    Замена внутреннего шруса на ВАЗ 2114
  9. После рывком выдергиваем привод из коробки. Если не выходит, можно помогать отверткой.
  10. Чтобы из коробки не сочилось масло, можно заткнуть отверстие ветошью.
  11. Далее можно перейти к замене самого механизма, для этого пассатижами разжимаем большой хомут, который держит пыльник, и, поддев отверткой, снимаем его.
    Замена внутреннего шруса на ВАЗ 2114
  12. Аналогично разъединяем малый хомут и сдвигаем чехол вниз по валу.
  13. После при помощи молотка пытаемся сбить старый шрус с привода.
  14. Очищаем вал от старой смазки при помощи ветоши.
  15. Снимаем старое стопорное кольцо и надеваем новое.
  16. Перед установкой в полость шарнира нового шруса выдавливаем примерно 80 см3 смазки.
  17. Устанавливаем на вал новую гранату. Лучше это делать через выколотку из мягкого металла, чтобы не повредить шарнир.
    Замена внутреннего шруса на ВАЗ 2114
  18. Размещаем хомут. Конец застежки должен быть направлен против движения автомобиля. После обжимаем его плоскогубцами и аналогично устанавливаем маленький хомут.
  19. После вставляем привод в коробку, предварительно вытащив ветошь из отверстия, и собираем все в обратном порядке.

Замена внутреннего шруса у ВАЗ 2114 не сложный процесс, имея под рукой нужный инструмент, ремонт можно произвести за пару часов. Выполняя работу своими руками можно сэкономить значительную сумму денег, так как за подобную процедуру в сервисах просят около 5000 рублей. Чтобы продлить срок службы механизма, старайтесь время от времени проверять пыльник гранаты. Это поможет продлить срок службы нового шруса и не потребуется возвращаться к вопросу ремонта автомобиля в ближайшее время.

Можно ли обойтись без замены

Известно, что ШРУСы обычно служат долго. Впрочем, загрязнение способно быстро вывести их из строя. Поэтому порой возникают дискуссии о целесообразности их восстановления. Делать это не нужно. Чтобы машина работала надежно, сломанный ШРУС должен быть заменен на новый. Знающие устройство автомобиля и обладающие необходимыми слесарными навыками люди, выполняют такую работу самостоятельно.

Разумнее всего регулярно осматривать закрывающие чехлы. Там могут возникнуть разрывы, трещины и иные повреждения. Таким методом можно своевременно обнаружить дефекты и оперативно заменить пыльники на внутреннем и внешнем ШРУСе. Имеет также смысл во время замены шарнира и чехла ставить винтовые хомуты. Они надежнее изолируют от попадания пыли и грязи.

Встречаются рекомендации заменять ШРУСы по мере выявления их повреждений. Лучше не дожидаться, когда очередной чехол придет в негодность. В идеальном варианте, при полном снятии привода, целесообразно одновременно производить установку нового чехла. Чтобы ШРУС был заменен вместе с ним, больших затрат средств и времени не требуется.

Что будет, если не менять ШРУС

Эксплуатировать машину с проблемами в ШРУСе возможно, если небольшой хруст раздаётся на поворотах: достаточно заменить повреждённые пыльники и обновить смазку детали. При передвижении на машине со слегка повреждённым шарниром необходимо снижать скорость на поворотах.

Если наблюдается вибрация при наборе скорости и хруст слышен даже при движении прямо, ШРУС необходимо срочно менять. Неисправный ШРУС может полностью выйти из строя, и колесо внезапно заклинит. Если это произойдёт на высокой скорости, можно ожидать самых печальных последствий.

Это важно! На некоторых моделях ТС значительный износ или поломка трипоидного ШРУСа вызывает заброс иголок подшипников в картер коробки передач, откуда они вместе с маслом поднимаются и перемалываются шестернями. Ремонт такого двигателя по стоимости практически равен покупке нового автомобиля.

Правила безопасной эксплуатации ШРУС (Граната)

Шарнир передних колес работает в сложных условиях – с дороги летит грязь, вода и реагенты. Корпус подшипника закрыт гофрированной муфтой из резины (пыльником). Если пыльник будет поврежден, в сочленение попадет грязь и начнет разрушать обойму, шарики, в итоге колесо заклинит. Если это произойдет на скорости, вопрос что такое ШРУС (Граната) в автомобиле и сколько стоит, будет неактуальным, кузов пойдет под списание. Поэтому при появлении на гофре мелких разрывов или следов смазки, немедленно надо обращаться на сервис.

Подведем итоги

Принимая во внимание конструкцию ШРУС и его назначение, становится понятно, что пыльник гранаты играет важнейшую роль. Данный, казалось бы, простой элемент защищает ШРУС от попадания воды и грязи. В свою очередь, нарушение целостности или сползание пыльника приведет к тому, что песок будет действовать подобно абразиву, а вода приведет к коррозии, вымыванию смазки и т.д.

Результат- хруст, быстрый износ и необходимость преждевременной замены наружной или внутренней гранаты. Само собой, чтобы данный элемент служил как можно дольше, за состоянием пыльников гранат нужно следить на каждом ТО. Не допускается даже наличие малейших дефектов в виде трещин, разрывов, деформации и т.п.

Если же были выявлены повреждения пыльника, его необходимо как можно скорее заменить. Игнорирование данного правила приведет к тому, что через небольшой промежуток времени даже исправный ШРУС захрустит, а саму деталь придется менять целиком.

Еще в качестве итога отметим, что подбирать ШРУС лучше известной марки и производителя. Другими словами, правильнее взять более дорогую деталь, чем дешевый аналог малоизвестных изготовителей. На практике, бывали случаи, когда новый и абсолютно правильно установленный ШРУС не выхаживал и 20 тыс. км. Причина — низкое качество детали, дешевые материалы изготовления, не стойкие к износу.

Чтобы избежать подобных проблем, рекомендуется  приобретать оригинальные запчасти (ШРУС на ВАЗ) или аналоги, не уступающие или даже превосходящие оригинал по качеству. При этом от покупки более дешевых вариантов лучше сразу отказаться, так как от надежности ШРУСов  напрямую зависит  не только комфорт, но и безопасность при езде на автомобиле.

Источники

  • https://AvtoNov.com/%D1%88%D1%80%D1%83%D1%81-%D0%B8%D0%BB%D0%B8-%D0%B3%D1%80%D0%B0%D0%BD%D0%B0%D1%82%D0%B0-%D0%B2-%D0%B0%D0%B2%D1%82%D0%BE%D0%BC%D0%BE%D0%B1%D0%B8%D0%BB%D0%B5/
  • https://moyidorogi.ru/polomka-shrusa-priznaki-neispravnosti/
  • https://automobile-zip.ru/repairs/hrustit-srus-vnutrennij-i-naruznyj-pri-povorote-nalevo-i-napravo-kak-opredelit-i-mozno-li-ezdit.html
  • https://hyundai-kia52.ru/obsluzhivanie/polomka-shrusa-priznaki-neispravnosti-i-sposoby-ih-ustraneniya-svoimi-rukami.html
  • https://vaz-2114.info/vaz-2114-zamena-vnutrennego-shrusa/
  • https://mnogoznaniy.com/chto-takoe-granata-v-avtomobile/
  • https://555-shop.ru/remont/zamena-vnutrennego-shrusa-vaz-2114.html
  • https://carnovato.ru/chto-takoe-shrus-v-avtomobile/
  • https://vigodnozap.ru/chto-takoe-shrus-v-avtomobile/
  • http://KrutiMotor.ru/zamena-shrus-vaz-2114-svoimi-rukami-zamena-granaty-vaz-2114/

Понравилась статья? Поделиться с друзьями:
Автомобиль для чайников
