Как проверить втягивающее реле стартера. Проверка и ремонт втягивающего реле стартера

Как проверить втягивающее реле стартера. Проверка и ремонт втягивающего реле стартера

Содержание

Назначение и принцип работы втягивающего реле

Как проверить втягивающее реле стартера. Проверка и ремонт втягивающего реле стартера

На большинстве автомобилей втягивающее устройство смонтировано со стартером в одном блоке, и предназначается для управления муфтой свободного хода. В конце муфты находится шестерня, вращающая маховик двигателя в момент запуска, но во время его работы такое вращение не допускается, так как приводит к поломке стартера или бортовой электросети, если стартер начнет работать в режиме генератора.

Для этого втягивающее устройство выдвигает муфту только при необходимости запуска двигателя, после чего возвращает в исходное положение, убирая шестерню из зацепления с маховиком. Особенность втягивающего реле в том, что работа стартера может производиться только при его срабатывании. Это сделано для исключения переломов зубьев в момент встречи вращающихся шестерен муфты и маховика.

Внутри реле размещена катушка с якорем, на которую действует ток после замыкания цепи. Возникшее вокруг катушки магнитное поле двигает к ней якорь, сжимая возвратную пружину и толкая рычаг, который перемещает муфту свободного хода. При запуске двигателя электрическая цепь катушки размыкается, сила магнитного поля исчезает, и возвратная пружина толкает якорь с муфтой в исходное положение.

Особенности устройства

Прежде чем думать о том, как разобрать втягивающее реле стартера, нужно ознакомиться с принципом действия данной системы. Для начала, стоит понимать, что работает устройство от АКБ. С другой стороны, прибор способен создавать параллельное магнитное поле, что воздействует на якорь. Затем сжимается возвратная пружина, благодаря которой в действие приводится бендикс. В конце он соединяется со шлицами, что находятся на маховике.

Как проверить втягивающее реле стартера. Проверка и ремонт втягивающего реле стартера

Принцип функционирования элемента базируется на последующем замыкании соответствующих контактов. В то же время, благодаря действию магнитного поля, якорь катушки постоянно находится внутри.

Как проверить втягивающее реле стартера. Проверка и ремонт втягивающего реле стартера

Когда двигатель будет запущен, доступ к питанию ограничивается. Одновременно пружина начинает возвращаеться в свое первоначальное положение, а бендикс расцепляется. Если вас более подробно интересует работа втягивающего реле стартера, видео на нашей странице поможет вам разобраться со всем этим.

Типы втягивающих реле и их производители

Вкратце коснемся втягивающих реле, использующихся на автомобилях ВАЗ. Они делятся на четыре типа:

  • для не редукторных стартеров моделей ВАЗ 2101-2107 (“Классика”);
  • для не редукторных стартеров моделей ВАЗ 2108-21099;
  • для редукторных стартеров ВАЗ всех моделей;
  • для редукторов стартеров AZD (используются в моделях ВАЗ 2108-21099, 2113-2115).

Кроме этого, как упоминалось выше, они делятся на разборные и неразборные. Разборными являются более старые модели. Новые и старые являются взаимозаменяемыми.

Для автомобилей ВАЗ втягивающие реле выпускают следующие предприятия:

  • Завод имени А.О.Тарасова (ЗиТ), Самара, РФ. Реле и стартеры выпускаются под торговыми марками “КАТЭК” и “КЗАТЭ”.
  • БАТЭ. Борисовский завод автотракторного электрооборудования (Борисов, Беларусь).
  • Компания “Кедр” (Челябинск, РФ);
  • Dynamo AD, Болгария;
  • “ИскРа” (Iskra). Белорусско-словенское предприятие, чьи производственные мощности расположены в городе Гродно (Беларусь).

При выборе того или иного производителя необходимо учитывать, что самыми качественными и распространенными марками являются именно “КАТЭК” и “КЗАТЭ”. Также помните, что, если на вашей машине установлен стартер AZD, то к ним подходят “родные” реле, выпущенные на том же предприятии. То есть, с продукцией других заводов они не совместимы.

Признаки неисправности втягивающего устройства

На поломку втягивающего устройства могут указывать следующие признаки:

  1. После пуска двигателя отключения стартера не происходит, он вращается с большой скоростью и характерным жужжащим звуком.
  2. После поворота ключа в замке зажигания происходит щелчок, показывающий срабатывание устройства, но вращения стартера не наблюдается. Иногда при обрыве в катушке, заедании якоря в определенном положении или отсутствии питания щелчок может отсутствовать.
  3. После поворота ключа в замке стартер начинает вращаться вхолостую, не воздействуя на маховик двигателя.

Возможные причины неисправности

Втягивающее реле может выйти из строя по следующим причинам:

  1. При повреждении корпуса.
  2. При повреждении магнита с обмотками.
  3. При нарушении контактов.
  4. При ослаблении возвратной пружины.
  5. При возникновении проблем с якорем.

Все поломки реле происходят из-за физического износа, пригорания контактных пластин, разрушения компонентов, перегорания обмоток.

Проверка втягивающего реле с помощью мультиметра

Перед тем, как проверить втягивающее реле, его необходимо вместе со стартером снять с машины. К сожалению, на вопрос – как проверить втягивающее реле стартера, не снимая – ответы дать сложно. Естественно, некоторые его неисправности можно выявить и на слух. Но, если таковые обнаружены – все равно придется все снимать с машины, и проверять уже на столе.

Исключением является разве что только замерзания втягивающего, в которое попала влага. В таких случаях достаточно просто отогреть этот узел при помощи фена или бытового обогревателя. Понять, что втягивающее замерзло, довольно просто. Если до этого все работало нормально, а с наступлением крепкого мороза стартер вдруг перестал подавать признаки жизни – логичнее всего будет предположить, что втягивающее замерзло, а не вышло из строя с другими описанными неисправностями. Хотя бывает всякое.

Также перед тем, как приступить к терзанию втягивающего реле, убедитесь, что:

  • АКБ заряжена и не является причиной неудовлетворительной работы стартера.
  • Между аккумуляторной батареей и стартером есть нормальный электрический контакт – силовые провода надежно закреплены и не окислились.

Демонтаж. Итак, сняли стартер с машины. Далее отсоединяется силовой провод, идущий от силовой клеммы втягивающего в стартер. Само втягивающее реле необходимо снять с корпуса стартера. Для этого, в зависимости от модели, нужно отвернуть два или три винта.

Если на вашем автомобиле втягивающее закреплено на двух винтах – обязательно пометьте маркером ориентацию его корпуса, а также его штока. В некоторых стартерах втягивающее собрать обратно неправильно невозможно, но все равно, лучше перестраховаться, и поставить маркером пару рисок для ориентирования.

Теперь для того, чтобы проверить втягивающее реле стартера на предмет обрыва обмоток или проблем с силовым контактом, понадобится только мультиметр с режимом прозвонки.

Проверка втягивающей обмотки

Осуществляется в следующей последовательности:

  1. Мультиметр включается в режим прямой прозвонки.
  2. Один из щупов прибора надежно подсоединяется к управляющему контакту втягивающего реле. Он плоский, и от него во время снятия стартера вы отсоединяли тонкий провод, идущий от замка зажигания.
  3. Второй щуп мультиметра подсоединяется к силовому контакту с перемычкой.

В таком положении ток, вырабатываемый мультиметром, должен пойти через втягивающую обмотку. Соответственно, если прибор пищит – обрыва нет. Если молчит – втягивающая обмотка в обрыве.

Проверка удерживающей обмотки

Осуществляется в следующей последовательности:

  1. Мультиметр включается в режим прямой прозвонки.
  2. Один из щупов прибора надежно подсоединяется к управляющему контакту втягивающего реле. Он плоский, и от него во время снятия стартера вы отсоединяли тонкий провод, идущий от замка зажигания.
  3. Второй щуп мультиметра подсоединяется к корпусу втягивающего устройства. При этом нужно убедиться, что у щупа есть надежный контакт с металлом корпуса (очистить от грязи и зачистить наждачной бумагой небольшой участок).

В таком положении ток, вырабатываемый мультиметром, должен пойти через удерживающую обмотку втягивающего реле стартера. Соответственно, если прибор подает звук – обмотка целая. Если мультиметр молчит – удерживающая обмотка втягивающего реле стартера в обрыве.

Проверка силового контакта реле

Цель этого этапа проверка втягивающего реле стартера заключается в том, чтобы убедиться, что при срабатывании втягивающей и удерживающей обмоток через силовой контакт идет пусковой ток на обмотки стартера.

Проверка выполняется в следующей последовательности:

  1. Мультиметр включается в режим прямой прозвонки.
  2. Первый щуп прибора подсоединяется к любому из силовых контактов втягивающего реле (их два, и они оба с резьбой).
  3. Второй щуп подсоединяется к оставшемуся силовому контакту.
  4. На шток (якорь) втягивающего реле необходимо воздействовать таким образом, чтобы он до упора вошел внутрь. Чтобы было удобнее это делать, щупы мультиметра следует закрепить на силовых контактах при помощи зажимов типа крокодил.

В таком положении, когда мы уже подключили прибор к силовым выводам, но не воздействовали на шток втягивающего устройства, пластина реле не должна быть прижата к силовым контактам, и ток через них течь не должен. Если же еще до нажатия на якорь втягивающего мультиметр сработал и показал замкнутую цепь – это указывает на то, что силовой контакт реле находится в залипшем состоянии. Об этом еще до разборки стартера должна была свидетельствовать непрерывающаяся работа стартера даже после отпускания ключа зажигания.

Если с силовым контактом реле все в порядке, то при описанном выше нажатии на шток втягивающего устройства мультиметр должен показать замкнутую цепь. Если в таком положении звука прозвонки нет – контактная пластина по каким-либо причинам не замыкает силовые контакты. До разборки и проверки эта поломка должна была проявить себя так – при повороте ключа зажигания мы слышим щелчок, но стартер не крутит двигатель.

Если во время описанной проверки мультиметр не запищал, но показал какое-то сопротивление на своем дисплее, то это означает, что реле проводит ток плохо. Происходит такой дефект, чаще всего, из-за оплавления контактных площадок, в результате чего значительно уменьшается сечение этого участка цепи, а сопротивление повышается. Стартер, при этом, мог и крутить двигатель, но еле-еле, вяло и неуверенно.

К сожалению, большинство втягивающих устройств невозможно разобрать для ремонта без варварских методов. Но, если вам это удастся, то вы увидите там примерно следующую картину.

Так выглядят оплавленные и сильно окислившиеся силовые контакты реле. Понятно, что пусковой ток, который, между прочим, более сотни ампер, нормально протекать через такое соединение не сможет. Если вообще сможет. В общем, если втягивающее устройство показывает при проверке дефект контакта реле, и его удалось аккуратно раскурочить – площадки можно очистить от оплавленного шлака и окислов, и, возможно, после удачной сборки все это заработает лучше, чем новое.

К сожалению, производители преобладающего большинства автомобильных стартеров считают, что обычному пользователю внутри втягивающего устройства смотреть не на что. Соответственно, делаются эти устройства абсолютно неразборными. С другой стороны, стоит втягивающее не так уж дорого. По крайней мере, куда дешевле, чем стартер в сборе. К тому же, ко многим иномарочным стартерам народные умельцы уже давно нашли альтернативную замену среди копеечных втягивающих устройств отечественного производства.

Поэтому, если проверка втягивающего реле стартера показала, что ему капец – его проще купить новое, чем как-то пытаться ремонтировать. Хотя гуру автомобильного ремонта, как говорится, море по колено – они даже разорванный напополам болт со слизанной резьбой не выбрасывают, а чинят.

Силовые испытания втягивающего реле

Ну и последнее, что касается того, как проверить втягивающее реле стартера – это так называемые силовые испытания. Цель мероприятия – определить, надежно ли отрабатывает удерживающая обмотка. То есть, не выходит ли бендикс с шестерней из зацепления с маховиком до того, как стартер прокрутит коленчатый вал двигателя. Такое, к сожалению, тоже бывает. А происходит из-за того, что в удерживающей обмотке случается межвитковое замыкание. Соответственно, электромагнитное поле, которое она вырабатывает – слабое, и удержать шток втягивающего не в силах, так сказать.

Вторая цель – определить, хватает ли силы втягивающей обмотки, чтобы затянуть якорь втягивающего устройства. То есть, может ли втягивающее реле завести шестерню в зацепление с маховиком.

Чтобы провести эти самые силовые испытания втягивающего реле стартера, потребуется три толстых провода и аккумуляторная батарея. Суть проверки заключается в том, чтобы сымитировать работу втягивающего реле, и убедиться при помощи ровных и сильных рук – прочно ли втянутый шток втягивающего удерживается соответствующей обмоткой.

Важно!!! Описанные далее действия требуют четкого понимания того, что делается. Что еще более важно – нельзя тормозить, заставляя втягивающее реле слишком долго пребывать в рабочем положении. Медлительные действия неизбежно приведут к перегреву удерживающей обмотки втягивающего, после чего проверка на предмет наличия в ней обрыва, описанная выше – даст «положительный» результат.

Проверка на силу втягивающей обмотки осуществляется в следующей последовательности:

  1. Якорь втягивающего реле необходимо закрепить на столе при помощи вкрученного надежно самореза и куска проволоки (показано на фотографии ниже).
  2. Силовой контакт без перемычки подсоединяется к «плюсу» АКБ.
  3. С помощью второго провода «плюс» АКБ подается на управляющий (плоский) контакт.
  4. Якорь заталкивается до контакта силового реле. Для этого он упирается в саморез, к которому он же и закреплен проволокой.
  5. Теперь самое важное! «Минус» от АКБ подается на силовой контакт с перемычкой.
  6. Сразу после срабатывания реле пробуем усилием руки оттянуть втягивающее, пытаясь вывести из него шток (для этого он прикрепляется к саморезу проволокой).
  7. После подачи «минуса» не мешкаем – в течение 3-4 секунд убеждаемся, что якорь втягивающего надежно удерживается внутри, и размыкаем цепь (снимаем «минус»).


Если в пункте 6 удалось усилием руки вытянуть шток, значит удерживающая обмотка работает слабо, либо не работает вообще.

Если бы удерживающая обмотка была в замыкании с корпусом, то во время проверки мы бы увидели сильное искрение на контактах (оно и так будет, но незначительное). Кроме того, шток втягивающего под воздействием пружины выталкивался бы из втягивающего самостоятельно.

Важно!!! Если с первой попытки вы замешкались, и не успели понять, что к чему – повторную проверку выполняйте только по истечении 5-10 минут. Это необходимо для того, чтобы дать возможность удерживающей обмотке остыть (на корпусе ее нагрев может и не ощущаться).

Диагностика без снятия стартера с применением мультиметра

Для этого  мультиметром (тестером) последовательно сначала замеряют напряжение на клеммах аккумулятора, отключенного от бортовой сети автомобиля. Оно  составляет примерно 12,7 В. При показаниях прибора менее 12 В считается, что аккумулятор сильно разряжен и не пригоден к дальнейшим проверкам.

Далее восстанавливают штатное соединение проводов и замеряют напряжение на клеммах батареи и контактах реле. По сравнению с предыдущим случаем оно меняется не более чем на 0,1 В и будет равным в обеих контрольных точках. Переводят ключ в положение запуска. Напряжение на контактах реле не должно опускаться менее 12 В. В противном случае скорее всего неисправны соединительные провода, возможно, что подгорел один или несколько контактов в цепи протекания тока.

Чистка контактов и замена отдельных деталей

После снятия крышки вы сможете оценить состояние контактных пластин. Нагар или окисление следует удалить, воспользовавшись наждачной бумагой. Повреждённые пружины, если таковые имеются, можно попытаться заменить, подобрав подходящие по размеру и характеристикам. Подбор пружин – дело весьма сложное. Приходится замерять не только размеры, но и развиваемое усилие. Сделать это, не имея в своём распоряжении специального оборудования, не получится.

Закончив ремонт, помещаем крышку на место, смазав место соединения герметиком, закрепляем её и производим повторную проверку. Убедившись, что все параметры находятся в норме, устанавливаем реле на стартер и выполняем окончательную сборку.

Говоря по совести, надолго такого ремонта не хватит. Пластины со временем выгорают, истончаются и уже не способны обеспечить надёжный контакт. Ещё раз отмечаем, что такие работы целесообразно проводить лишь в тех ситуациях, когда нет доступа к запасным частям. В остальных случаях правильным решением становится замена втягивающего реле стартера на новую и заведомо исправную деталь.

Проверка стартера с помощью аккумулятора

Втягивающее реле стартера: проверка своим руками

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

Втягивающее реле стартера: проверка своим руками

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

Как проверить Втягивающее реле

Втягивающее реле стартера: проверка своим руками

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Втягивающее реле стартера: проверка своим руками

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Как проверить Обмотку стартера

Втягивающее реле стартера: проверка своим руками

Для проверки обмотки электродвигателя потребуется мультиметр или лампочка. Провода контрольной лампочки подключаются выводом обмотки и корпусом стартера. Если лампочка загорелась, то налицо пробой в обмотке.

Таким же подключением проверяется сопротивление обмотки, для чего мультиметр необходимо перевести в соответствующий режим. Среднее показание исправной обмотки будет составлять 10кОм.

Стартер является важнейшим элементом автомобиля, и его неисправности сразу дадут о себе знать или невозможностью запуска машины или трудностями с ним.

Данный узел является весьма надежным, но и с ним случаются неполадки. Некоторые из них легко определить самостоятельно, а для выявления других потребуется специальная аппаратура, которая имеется только у узкопрофильных специалистов.

Проверка со снятым стартером с помощью мультиметра

Данная проверка втягивающего реле позволяет очень точно выполнить внутреннюю диагностику и определить состояние обмоток и контактов.
Демонтаж стартера в зависимости от марки автомобиля выполняют различными способами. Для ВАЗ 2110 эту процедуру осуществляют снизу из ямы. Перед отвинчиванием крепежа снимают провода (клеммы лучше пометить, чтобы не перепутать при сборке), возможно потребуется снять защиту картера.
проверка стартера с демонтажом

Для начала подают напряжение с аккумулятора на корпус и клеммы реле, срабатывание сопровождается характерным щелчком и видимым перемещением штока.
Дальнейшие проверки осуществляют с помощью мультиметра, который переводят в режим измерения сопротивления и выбирают диапазон 200 Ом.

Видео: Проверка стартера снятого с автомобиля

Сначала проверяют исправность втягивающей и удерживающей катушек. Для этого один из щупов подключают к массе, вторым последовательно касаются контактов. Показания прибора составляют 2 Ом. Отклонение показаний прибора от указанного значения – признак обрыва или короткого замыкания.Для проверки силовых контактов из корпуса реле вынимают сердечник и снимают возвратную пружину, после чего вставляют сердечник обратно. Шток сердечника с определенным усилием упирают в стол и заменяют сопротивление уже между контактами. Сопротивление составляет примерно 1,5 Ом.

Щелчки на втягивающем реле и на реле стартера

Многие электроприборы при работе характерно пощелкивают, именно эти звуки подтверждают их работоспособность. В любых используемых реле соединение контактных групп осуществляется электромагнитным способом. Когда напряжение оказывается на контактных клеммах, представляющих собой гибкие подвижные кронштейны, благодаря разнополюсным зарядам происходит их обоюдное притяжение.

Движение и соединение контактов сопровождается характерным звуком, который нам и слышен. Водитель со стажем, послушав щелчки, сможет определить источник звука: щелкает стартер или втягивающее, а также исправно ли данное устройство.

Добиться гарантированного и надежного запуска двигателя можно лишь обеспечив работоспособность всех элементов и узлов, составляющих необходимую цепочку: аккумулятора, замка зажигания, реле в стартере, втягивающего реле стартера.

Щелчки на реле и бездействие стартера

Когда мотор не заводится, но в запускающей его системе еще осталась какая то жизнь, ситуация не безнадежна. В этом случае возможно несколько предпосылок неполадок:

  • разряженная аккумуляторная батарея;
  • отсутствие хорошего контакта или неисправности в проводке;
  • испорченный замок зажигания;
  • вышедший из строя стартер (не приходит напряжение на щетки или проскальзывает бендикс стартера);
  • не работающее втягивающее реле.

Каждая из них предусматривает определенное поведение автовладельца. Если проблема вызвана аккумулятором, необходимо его просто зарядить либо заменить. Повреждения в проводке авто обнаружить самостоятельно порой очень сложно, но это легко сделать на ближайшей СТО. Хуже всего обстоит дело с самим стартером – его необходимо снять и диагностировать.

Масса подключается на корпус устройства, а плюсовая клемма к шпильке за реле. При нормальном прокручивании устройства причину необходимо искать во втягивающем реле, при полном бездействии – в нем самом.

Проводя ремонт стартера своими руками необходимо помнить, что в нем происходит постоянный усиленный износ щеток, бендикса и втягивающего реле. Поэтому для его безотказной работы эти узлы подлежат периодическому контролю и своевременной замене.

Процесс замены втягивающего реле

Как проверить втягивающее реле стартера. Проверка и ремонт втягивающего реле стартера

Втягивающее реле РДС 2110.

Если стартер не срабатывает при включении зажигания или работает через раз, то, скорее всего, причина кроется именно во втягивающем реле.

Заменить его можно не снимая с транспортного средства , но как показывает практика, лучше всего его снять.

Необходимые инструменты

Так выглядит втягивающее. Потребуется инструмент.

Для совершения полноценной замены потребуется некоторый инструментарий.

А именно: плоская отвёртка, трещотка и головка на 8. Внимание: если автолюбитель не уверен, что он сможет самостоятельно провести ремонтно-восстановительные работы, то рекомендуется обратиться в автосервис.

Алгоритм

Рассмотрим, последовательность действий направленных на смену втягивающего реле на ВАЗ-2110:

  1. Прежде всего, потребуется обесточить транспортное средство, чтобы не замкнуть сеть, и ничего не спалить.
  2. Проводим демонтаж стартера с машины.
  3. Снимаем клемму со стартера и отводим в сторону.

Откручиваем корпус, где находится втягивающее реле.

Как проверить втягивающее реле стартера. Проверка и ремонт втягивающего реле стартера

Вынимаем втягивающее реле.

Как проверить втягивающее реле стартера. Проверка и ремонт втягивающего реле стартера

Реле вытянутое со стартера.

Схема проверки реле
Как проверить втягивающее реле стартера. Проверка и ремонт втягивающего реле стартера

ЗАМЕНА

Где стоит реле стартера на ВАЗ 2114, мы разобрались, осталось теперь выяснить, как его можно поменять. Есть два варианта замены этой детали:

  • Со снятием и установкой самого пускового узла;
  • Без снятия стартера.

В любом случае, следует припасти необходимые инструменты:

  • Комбинированный ключ на 13;
  • Отвертку (лучше их будет несколько – крестообразных и шлицевых);
  • Ключ на 10.

Набор ключей – всегда необходимо иметь в наличии
Рассмотрим, как происходит замена втягивающего реле на ВАЗ 2114 со снятием и установкой стартера (кстати, так заметно проще произвести замену):

  1. Снимаем клеммы аккумулятора;
  2. Отворачиваем два болта крепления корпуса воздушного фильтра (ключ на 10);
  3. Отсоединяем разъем датчика расхода воздуха (ДМРВ);
  4. Раскручиваем хомут воздушного патрубка и демонтируем корпус;
  5. Сдергиваем фишку провода втягивающего реле (держится на пластмассовой клипсе);
  6. Ключом на 13 отворачиваем гайку крепления плюсовой клеммы;
  7. Откручиваем крепления самого стартера (он крепится тремя гайками на 13);
  8. Вынимаем механизм;
  9. На снятом пусковом устройстве отворачиваем ключом на 13 крепление провод на крышке ВР, идущий к обмотке статора;
  10. Отверткой снимаем три винта крепления ВР и демонтируем это устройство.

Теперь необходимо установить новую деталь и все собрать в обратном порядке. Все, замена втягивающего на ВАЗ 2114 выполнена. Конечно, можно попытаться подлезть к винтам крепления реле прямо на месте, не снимая стартера, но как легче снять это устройство, решать уже вам.



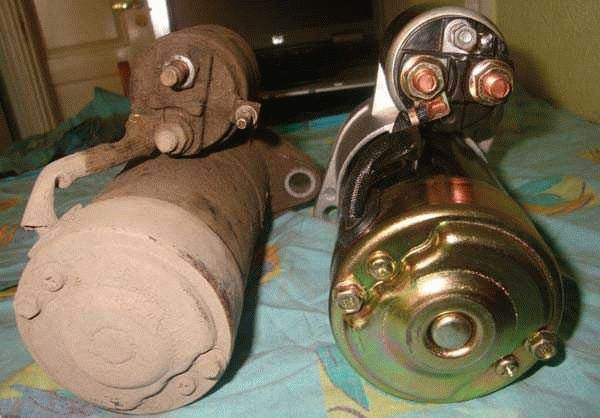

Ремонт стартера своими руками

Известно, что автомобиль не сможет ездить без стартера. Вроде бы простой электродвигатель, а без него никуда. Завести поршневой агрегат с вышедшим из строя «стартовым» узлом можно лишь с толкача, но разве что только для поездки к специалистам автосервиса.

Причины поломок столь ответственного механизма вполне очевидны. Большинство болезней лечится, если сделать ремонт стартера своими руками. Перечислим далее основные истоки неисправностей:

  • естественный износ элементов электродвигателя;
  • попадание воды во время мойки двигателя машины;
  • неправильная эксплуатация узла, например, продолжительные промежутки работы электродвигателя после запуска мотора;
  • короткие замыкания.

От всего этого обычно спасает частичный ремонт стартера своими руками. То есть совсем необязательно покупать новый агрегат целиком. Далее мы рассмотрим, какие конкретно элементы выходят из строя, как вообще сделать ремонт стартера своими руками.

Предварительно заметим, что по симптомам при поворачивании ключа зажигания надо разделять виды неисправностей стартового электродвигателя. Если, например, после поворота ключа раздается щелчок или треск, то проблема во втягивающем цилиндре. Последний можно заменить полностью.

Как разобраться с узлом ВАЗа

Для начала разберем, как сделать починить стартер свои руками на автомобилях ВАЗ. Прежде возьмем самый первый из автомобилей этой линейки.

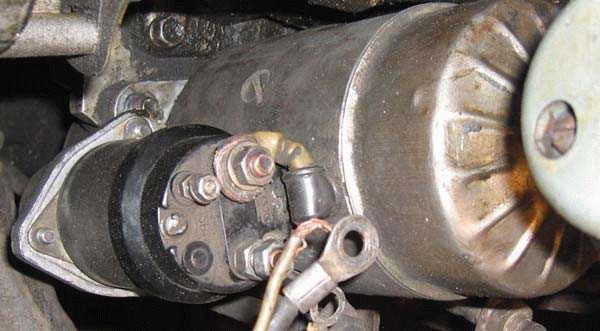

Как проверить втягивающее реле стартера. Проверка и ремонт втягивающего реле стартера

Для ремонта ВАЗ 2101 своими руками употребим перечисленные ниже инструменты:

  • набор гаечных ключей;
  • отвертки плоская и крестовая;
  • наждачная бумага;
  • головки.

Итак, начинаем работы, открыв капот.

  1. Отсоединяем клеммы от аккумулятора.
  2. Демонтируем корпус воздушного фильтра с фильтрующим элементом.
  3. Отворачиваем три гайки крепления электродвигателя к мотору.
  4. Отсоединяем провода, предварительно сделав фотоснимки подсоединений.
  5. Извлекаем дефектный аппарат.
  6. Возможно, этому помешают так называемые «штаны» – выпускная труба, тогда придется открутить четыре болта и «приспустить штаны».
  7. От демонтированного элемента отделяем втягивающий цилиндр, отсоединив провод и выкрутив три винта. Осматриваем его, при необходимости заменяем полностью.
  8. Открутив болты, снимаем кожух электродвигателя.
  9. Открутив два болта, демонтируем крышку.
  10. Отделяем обмотки от пластин щеткодержателя, удаляем изолирующую трубку.
  11. Отделяем крышку со стороны коллектора.
  12. Отверткой достаем щетки электродвигателя. Замеряем их, при необходимости заменяем.
  13. Разбираем привод дефектной сборочной единицы. Для этого расшплинтовываем, затем снимаем рычаг привода, выводим привод из зацепления с муфтой, после чего извлекаем его.
  14. Осматриваем обмотки электродвигателя.
  15. При необходимости выпрессовываем, после чего заменяем втулки узла.
  16. Зачищаем элементы с нагаром или налетом. Вышедшие из строя детали меняем на новые запчасти.
  17. Сборку и монтаж производим по обратному пути.

Отметим, что ремонт стартера своими руками у ВАЗ 2106 осуществляется по аналогичной инструкции.

Если же обсуждать интересующую нас проблему относительно переднеприводных ВАЗ, то достаточно просто рассмотреть, какие есть отличия от приведенной инструкции. Инструменты здесь используются те же.

Однако, например, у стартера ВАЗ 2109 при ремонте своими руками не нужно во время демонтажа с автомобиля отсоединять выпускную трубу. Дальнейшие манипуляции проходят точно так же, как описано выше.

Естественно, что ремонт подобного стартера ВАЗ 2108 своими руками делается по сходному сценарию. При ремонте стартера у ВАЗ 2110 своими руками проще во время демонтажа агрегата с автомобиля сразу снять втягивающее реле, открутив соответствующие гайки.

Однако в случае ремонта стартера у ВАЗ 2115 своими руками электродвигатель можно демонтировать сразу вместе со втягивающим цилиндром.

Кстати, необязательно заменять при поломке этот цилиндр полностью в сборе. Можно произвести ремонт втягивающего реле стартера также своими руками. Для этого надо разобрать его, осмотреть втягивающую обмотку, возвратную пружину, вышедшие из строя детали заменить. Что же касается отечественных машин, то ремонт УАЗ можно выполнить по приведенной инструкции от ВАЗ.

Как дела с другими народными автомобилями

А теперь коснемся еще двух поистине народных автомобилей. Поговорим о переборе стартового элемента на Оке, а также Нексии.

Как проверить втягивающее реле стартера. Проверка и ремонт втягивающего реле стартера

Для ремонта стартера у Оки своими руками нам понадобятся:

  • комплект гаечных ключей;
  • отвертки.

Начинаем с демонтажа узла, он находится под термостатом системы охлаждения.

  1. У данного автомобиля пусковой аппарат крепится всего в двух точках, для его снятия необходимо открутить болт с одной стороны и гайку с другой. Но предварительно отсоединяем провода, как от аккумулятора, так от втягивающего цилиндра и от соединительной колодки.
  2. Откручиваем две гайки, после чего демонтируем тяговое реле.
  3. Откручиваем и снимаем кожух крышки со стороны коллектора.
  4. Демонтируем пружины щеток, стопорную, а также регулировочные шайбы.
  5. Отделяем крышку от корпуса, где коллектор.
  6. Извлекаем щетки, затем их замеряем, при выработке необходима замена.
  7. Расшплинтовав, демонтируем ось рычага.
  8. Снимаем крышку со стороны привода.
  9. Убираем рычаг привода, затем достаем якорь.
  10. Осматриваем обмотки электродвигателя.
  11. Демонтируем муфту привода, осматриваем ее состояние. Данную муфту также называют бендиксом. В случае каких-то дефектов муфты легко выполнить ремонт бендикса любого стартера своими руками. Нужно просто заменить сломанные элементы.
  12. Достаем пружину бендикса, при необходимости ее заменяем.

Вот такие нехитрые манипуляции.

Надо сказать, что у подобной небольшой машины, такой как Таврия, крепление нашего заветного электродвигателя тоже выполнено в двух точках, да и устройство его похоже. Поэтому ремонт у Таврии своими руками производится аналогично.

Что ж, с Окой и Таврией как-то проще, а вот если сломался пусковой агрегат у другого народного автомобиля, будет ли сложнее? Посмотрим. Для ремонта стартера у Дэу Нексии своими руками необходимо приготовить:

  • комплект гаечных ключей;
  • отвертки.
  1. Для демонтажа узла с автомобиля – здесь, как у всех немаленьких машин, три крепления – откручиваем гайки, отсоединяем провода. Необходимо знать, что к верхнему болту крепежа электродвигателя к поршневому агрегату крепится «массовый» провод.
  2. Сразу проверяем шестерню привода, она должна вращаться только однонаправлено.
  3. Разборку и перебор узла осуществляем таким же образом, как в предыдущих случаях.
  4. Также отсоединяем втягивающее реле.
  5. Демонтируем крышку со стороны коллектора, а также со стороны привода.
  6. Демонтируем, после чего при необходимости заменяем щетки.
  7. Достаем якорь, изучаем обмотки.
  8. При необходимости выпрессовываем, после чего заменяем втулки узла.
  9. Сборку делаем в обратной последовательности.

Как проверить втягивающее реле стартера. Проверка и ремонт втягивающего реле стартера
По всей видимости, сложностей здесь немного.

То же самое можно сказать про ремонт стартера, например, Ауди 80 своими руками. Там действовать нужно, практически повторяя приведенные пункты.

Заключение

Диагностика неисправности втягивающего реле не относится к сложным техническим процедурам, ее по силам провести автолюбителю со средним уровнем познаний в электротехнике, обладающему слесарными навыками. При работе потребуется только знание принципов функционирования этого узла. Точная диагностика производится с помощью мультиметра.
Реле не относится к устройствам, ремонтопригодным в условиях гаража. Поэтому неисправное реле заменяется на новое.

Источники

  • https://voditelauto.ru/%D0%BF%D1%80%D0%BE%D0%B2%D0%B5%D1%80%D0%B8%D1%82%D1%8C-%D0%B2%D1%82%D1%8F%D0%B3%D0%B8%D0%B2%D0%B0%D1%8E%D1%89%D0%B5%D0%B5-%D1%80%D0%B5%D0%BB%D0%B5-%D1%81%D1%82%D0%B0%D1%80%D1%82%D0%B5%D1%80%D0%B0/
  • https://nivovod.ru/remont/kak-proverit-vtyagivayuschee-rele-i-otremontirovat-svoimi/
  • https://dixtorg.ru/problemy/remont-vtyagivayushchego-rele-startera.html
  • https://autoshop98.ru/article-576-kak-proverit-vtyagivayuschee-rele-startera.html
  • https://topmekhanik.ru/kak-proverit-vtyagivayushhee-rele-startera/
  • https://TrueScooters.ru/motor-avto/remont-vtyagivayushchego-rele-startera-svoimi-rukami.html
  • https://avtorazborka77.ru/rulevoe-upravlenie/vtyagivayushhee-rele-startera-proverka-svoim-rukami.html
  • https://smotri-dtp.ru/obsluzhivanie/remont-vtjagivajushhego-rele-startera-svoimi-rukami.html

Понравилась статья? Поделиться с друзьями:
Автомобиль для чайников
