Как проверить автомобильный генератор в домашних условиях? Как проверить генератор мультиметром

Как проверить автомобильный генератор в домашних условиях? Как проверить генератор мультиметром

Содержание

Асинхронные генераторы переменного тока

Асинхронными указанные генераторы называются за то, что частота генерируемого тока отличается от скорости вращения вала (даже с учётом количества полюсов). Конструктивно подобная машина считается типичным двигателем с фазным или намагниченным ротором. От синхронной намотка вала отличается отсутствием участка между полюсами. За счёт этого плюс и минус менее выражены. Итак, в зависимости от типа конструкции асинхронного двигателя методика запуска его в режиме генератора различается.

Для короткозамкнутого ротора полагается предварительно намагнитить вал. Это делается при помощи короткого, но сильного импульса тока. От полярности зависит расположение полюсов. Обратите внимание, что сравнительно малое сечение вала не позволит создать сильное магнитное поле. Значит, сообразно указанному выше, приходим к выводу, что большого напряжения при помощи описанного генератора получить не удастся. Гораздо выгоднее намагнитить фазный ротор из пластин путём подачи напряжения на катушки. Со статора начнёт сниматься напряжение. Движущей силой становятся:

  1. Сгорающие газы или вал двигателя автомобиля.
  2. Ветряное колесо.
  3. Велосипед.

Электричество образуется за счёт изменения поля. Магниты бывают постоянными (короткозамкнутый ротор) или электрическими (фазный ротор). Второй тип устройств нужно запитывать током, к примеру, от аккумулятора через токосъёмник (кольцо на валу). Сообразно указанной конструкции вырисовываются способы проверки генератора мультиметров. В случае короткозамкнутого ротора тестируем исключительно статор. Количество выводов зависит от фазности питания и прочих особенностей:

Генератор асинхронного типа

Генератор асинхронного типа

  • Обмотки статора трёхфазного генератора объединены по схеме звезда. Образуют общую точку, а три противоположных конца сажаются на фазы А, В и С. В этом случае попарно следует мультиметром проверить генератор на предмет величины сопротивления. Ответ неизменно одинаковый.
  • Потом проверяется изоляция на корпус. Для этого потребуется специальное оборудование: формирователь испытательного напряжения 500 В и токовые клещи (один вариант среди прочих). Сопротивление изоляции по стандарту не меньше 20 МОм. Если присутствует короткое замыкание, двигатель строится по схеме с глухозаземлённой нейтралью, что типично для напряжений до 1 кВ. В этом случае конструкция уточняется по техническим характеристикам. Проще данные на асинхронный двигатель найти в интернете.
  • Статор бытового асинхронного двигателя намного сложнее. Подобные машины не используются в качестве генераторов, но… мы покажем, как проверить работоспособность. Чаще присутствует две обмотки, одна питается через конденсатор и становится пусковой либо вспомогательной. В нашем случае с каждой допустимо снимать напряжение. Сопротивление вспомогательной (или пусковой) обмотки обычно чуть больше, нежели у рабочей. Это легко проверить тестером. Потом измеряется сопротивление изоляции на корпус генератора.

Ротор тестируется вместе с токосъёмниками. Трёхфазные схемы рассчитаны на работу с изолированной нейтралью, чтобы проверить обмотку генератора мультиметром, следует попарно измерить сопротивление между всеми тремя кольцами. Значения обязаны сравняться. Иногда отмечается замыкание на корпус (схема с глухозаземлённой нейтралью). Все упирается в конструктивные особенности двигателей (генераторов). При наличии одного либо двух колец делаем вывод об однофазном питании. Прозванием катушку, проверяем изоляцию на корпус.

Синхронные генераторы переменного тока

Синхронные генераторы работают схожим образом, но выдерживается постоянная частота вращения вала. Отсюда параметры обладают большей стабильностью. Вот ряд отличий, учитываются, чтобы правильно проверить генератор мультиметром.

Обмотка переменного тока

На статоре (именуемом якорь) часто присутствует обмотка переменного тока, синхронизирующая вращение. Её роль сложно переоценить, а витки находятся, к примеру, между обмотками основной катушки. Роль полюсов в этом случае синхронизирующая. Сюда подаётся напряжение нужной частоты, за счёт взаимодействия с индуктором (ротором) задающее скорость оборотов. Обычно размеры обмотки меньше, нежели основной, сопротивление выше.

Подвозбудитель

В крупных синхронных генераторах присутствует вспомогательное оборудование – подвозбудитель. Это синхронная машина, вал которой оснащён постоянными магнитами. Напряжение, вырабатываемое генератором, выпрямляется и в дальнейшем используется в качестве тока для возбудителя. Так экономится энергия. Постоянные магниты вдобавок уменьшают число токосъемников, что положительно отражается на безотказности всей системы. Подвозбудитель становится, по сути, простым двигателем синхронного типа, обмотка статора прозванивается тестером в обычном порядке.

Диодный мост

В связи со сказанным выше иногда требуется проверить диодный мост генератора мультиметром. Кстати, это актуально для автолюбителей, где часто для выпрямления тока используется схема Ларионова. Диодный мост прозванивается в зависимости от конструкции. В быту наиболее распространены показанные на рисунке. Первый считается типичным решением для переменного тока одной фазы, а второй – схема Ларионова.

Согласно приведённому рисунку показываем, как прозвонить. Однофазный диодный мост без опаски оценивается на целостность каждого диода в отдельности. Для этого на мультиметре выставляется соответствующий режим, далее, безотносительно к положению катода и анода, щупы представляются с одной стороны, потом с другой. В результате прямое включение выдаёт значение 500 – 700 Ом, а обратное – обрыв.

Популярные конструкции диодных мостов

Популярные конструкции диодных мостов

Результат иной, если где-то в цепи мост закорочен резисторами, но подобное случается редко, а номинал их достаточно велик, чтобы не оказывать влияния. Автомобильный мост Ларионова прозванивается аналогично. При возможности демонтируйте его из-под капота. Вход каждой фазы звонится на плюсовой и на минусовой выход. Значение сопротивления – до 1 кОм. Обратное включение легко проверить. Полагается красный щуп поставить на плюс и по очереди убедиться, что все фазы дают на чёрный щуп бесконечно большое сопротивление. Аналогично проверяется масса. Здесь уже чёрный щуп идёт по отрицательному выходу, а красный – по фазам.

Вспомогательное оборудование генераторов переменного тока

Генераторы переменного тока, как и двигатели, часто оснащаются термопредохранителями, тахометрами, датчиками Холла и прочим вспомогательным оборудованием. Имеются и специфические ступени, к примеру, реле защиты генератора от асинхронного режима (что чревато выходом оборудования из строя). В общем случае учитывайте, что в специфическом режиме часто запускаются обыкновенные двигатели. Следовательно, требуется уметь максимально простым способом проверить вспомогательное оборудование:

  1. Термопредохранители рассчитываются на определённую температуру, обычно указывается на корпусе. При превышении некоторого порога плавится изоляция, что чревато выходом обмоток из строя. Если брать генераторы, они от перегрузки ограждаются при помощи МТЗ (реле максимальной токовой защиты), что сочтём аналогом предохранителей. Действие основывается на ограничении по мощности, затребованной потребителем. К примеру, при коротком замыкании одной фазы она просто обрывается. Что касается термопредохранителей типичных двигателей, места их расположения обычно ограничиваются поверхностью магнитопровода или изоляцией обмоток (бугорок чётко виден среди витков). Следует найти выходные клеммы и прозвонить цепь со стороны разъёма.
  2. Термореле считаются аналогами термопредохранителей с многоразовым срабатыванием, уберегающими обмотку от сгорания. Когда двигатель остынет, генерацию тока можно возобновить.
  3. Датчики частоты обычно строятся по принципу тахометров. Организация устройств различается, в зависимости от этого проводится и проверка.

Подытожим: каждый двигатель возможно запустить в режиме генератора. Об этом прямо написано в Википедии. Как бы то ни было, конструкция генераторов обнаруживает особенности. Специфические методы регулировки и защиты отличаются от тех, что применяются для двигателей. Накладывают ограничения результаты остановки: в случае выхода из строя генератора последствия намного более печальные. Уже ввиду наличия таких особенностей цена сильно отличается.

В заключение скажем: по непроверенным данным у асинхронных генераторов меньшая уязвимость к коротким замыканиям на стороне нагрузки, а форма напряжения лучше. Вдобавок отпадает необходимость в поддержании скорости вращения вала, что станет большим плюсом для практиков. Что касается организации ГЭС, в них применяются исключительно синхронные машины ввиду очевидности требований стандартов.

Конструктивные особенности генератора

ротор генератора

Конструктивно все устанавливаемые на автомобили генераторы состоят из ротора, статора, крышек, отлитые из алюминиевого сплава, регулятора напряжения, выпрямительного блока (диодный мост) и щеточного узла.

Ротор представляет собой вал, на котором устанавливается обмотка возбуждения между двумя полюсными половинами – магнитопроводами. На каждой половине магнитопровода имеется шесть выступов в форме клюва. При вращении ротора клювы магнитопровода поочередно пересекают магнитное поле статора, индуцируя в обмотке ток.

При подаче напряжения на ротор щеточного генератора, клювы, направленные навстречу друг другу намагничиваются. Одна половина намагничивается в «южном» направлении, другая – в «северном» и при вращении ротора магнитное поле циклически меняется с «северного» на «южный», возбуждая электрический ток. В генераторе, не имеющего в конструкции щеточного узла, клювы магнитопровода намагничиваются аналогично, при этом имеют собственное вращение. В практике такие генераторы не нашли широкого применения, в связи с их ненадежностью, усложненной конструкцией, большими габаритами и массой, а также частой поломкой магнитопроводов, приводящих к разрушению всего генератора.

Неисправности автомобильного генератора

Генератор автомобиля – это один из узлов, обеспечивающий электричеством бортовую сеть и производящим зарядку аккумуляторной батареи. Кроме этого, генератор является наиболее нагруженным в процессе эксплуатации автомобиля и, соответственно, ресурс его работы определяется как временной характеристикой, так и своевременностью технического обслуживания. Возникновение неисправности автомобильного генератора влечет за собой отсутствие зарядки аккумулятора и в конечном итоге полную остановку транспортного средства.

Какие могут появиться симптомы, характеризующие о скорой поломке? При работающем двигателе на холостом ходу прослушивается низко тональный шум или однородный звук скрежета металлических деталей, частое включение на панели приборов аварийной лампы зарядки аккумуляторной батареи, запотевание поверхности аккумуляторной батареи.

Основными неисправностями являются:

  • износ или разрушение подшипников;
  • износ, поломка или зависание щеток;
  • неработоспособность регулятора напряжения;
  • отсутствие контакта в узловых контактных точках;
  • неработоспособность выпрямительных диодов;
  • загрязнение между ротором и статором.

Возможны также и другие характерные признаки не эффективной работы – это снижение освещенности ближнего света фар, мерцание освещения на панели приборов, падение давления в топливной рампе из-за недостаточного напряжения на бензонасосе.

Низкий уровень напряжения бортовой сети влияет и на динамические показатели работы двигателя, а также увеличения путевого расхода топлива.

Неисправности делят на виды, в зависимости от части повреждения: механическая и электрическая.

Перед снятием генератора с автомобиля с целью его ремонта электрической части желательно выявить возможные повреждения или обрывы проводов, проверить целостность предохранителей. Проверка предохранителей осуществляется тестером или светодиодной «контролькой».

светодиодная контролька

Проверка механической части, заключается в определении износа или поломки подшипников, коллекторных щеток, трещин в передней и задней крышках, визуальной оценкой приводного ремня.

Для каждого вида неисправностей существуют индивидуальные способы проверок механической части и электрической.

Например, в области размещения генератора вращаются не только ротор с подшипниками, но и ролики натяжителя ремня ГРМ, помпа и дополнительно установленные узлы (компрессор кондиционера, насос усилителя руля и т.д.). В этой совокупности вращающихся деталей сложно различить шум подшипников генератора, и чтобы проверить вызывает ли он шум достаточно снять приводной ремень (отключить вращение ротора) и запустить двигатель. Если шум не прослушивается, то это значит имеется повреждение механической части, а именно подшипник (по статистике – это наиболее частая поломка).

Признаки отказа генератора

Признаками нештатной работы генератора автомобиля могут являться:

  • отсутствие индикации «аккумулятор» на приборной панели во время включения зажигания;
  • свечение лампочки «аккумулятор» после запуска двигателя;
  • периодическое моргание сигнального индикатора «аккумулятор» в процессе движения;
  • запах горелой электропроводки в районе генератора;
  • отказ запуска двигателя после стоянки.

Отсутствие заряда АКБ при неисправном генераторе приводит к проблемам с запуском двигателя. Более опасной является неисправность, связанная с превышением тока и напряжения заряда автомобильного аккумулятора. Многие автолюбители используют запуск двигателя от аккумулятора-донора, после чего отключают клеммы аккумулятора для переключения на зарядку собственного АКБ. В этот момент питание электрооборудования автомобиля осуществляется от генератора.

Если генератор неисправен, напряжение в бортовой сети может быть более 17 вольт, что приводит к пробою защитных стабилитронов в блоке управления двигателем. В таком случае требуется дорогой ремонт блока управления двигателем.

Подсказки автомобиля

Собственно про них я уже вам говорил сверху, если генератор отказывается работать, то это легко заметить даже внутри салона.

  • Все современные машины будут сигнализировать контрольной лампой – «красный аккумулятор» на панели приборов. Если горит или даже моргает – то в этом нет ничего хорошего, нужно сразу же реагировать иначе разряд не за горами.

Как проверить автомобильный генератор в домашних условиях? Как проверить генератор мультиметром

  • Слабое свечение всех приборов. «Контрольная лампа» может и перегореть, а вот если вы заметили что приборы стали светить тускло, то это значит — что машина работает от АКБ, а не от генератора. Опять же нужно проверять.
  • Обрыв ремня. Если залезли под капот, а там увидели обрыв ремня, который крутит генератор, значит ОБЯЗАТЕЛЬНО ПРОВЕРЯТЬ РАБОТОСПОСОБНОСТЬ! Иначе опять же можно убить свою батарею.

Это все очевидные неисправности, но бывает такое — что аккумулятор сдох и вроде бы все нормально, но что-то внутри «гложет» — а не генератор ли? Как проверить легко и быстро на машине, не снимая? Вопрос? И тут все достаточно легко

Причины и возможные последствия неисправности

Неработоспособность генератора возможна по следующим причинам:

  • неисправность регулятора напряжения («таблетки», «шоколадки» на сленге автолюбителей);
  • износ (разрушение) щеток;
  • замыкание возбуждающей обмотки (ротора);
  • пробой диодов (расположенных в подкове);
  • износ подшипников и втулок.

Неисправность регулятора напряжения обычно приводит к отсутствию заряда АКБ. В этом случае на приборной панели светится значок-индикатор «аккумулятор». Двигатель продолжает работать до тех пор, пока аккумуляторная батарея не разрядится до напряжения приблизительно 8 — 9 Вольт.

В светлое время дня заряда АКБ может хватить на 30 -50 километров пути при условии, что аккумулятор в момент возникновения неисправности был хорошо заряжен.

При пробое выходных каскадов регулятора напряжения может возникнуть неисправность, связанная с увеличением выходного напряжения генератора до 17 – 20 Вольт. При этом происходит перезаряд аккумуляторной батареи. Следствием перезаряда является процесс закипания электролита. Если под капотом появляются следы коррозии в области АКБ, необходимо выполнить проверку генератора.

Пробой диодного моста может произойти при случайной переполюсовке АКБ (установке клемм в неправильной полярности). Обычно диоды пробиваются попарно в одном плече. Неисправный диод имеет сопротивление близкое к нулю. Обмотка статора генератора в таком случае работает в режиме короткого замыкания, сильно нагревается.

Через несколько минут работы двигателя обмотки перегреваются, под капотом автомобиля появляется запах горелой электропроводки. Во избежание воспламенения двигатель необходимо заглушить, проверить генератор.

Износ щеток приводит к постепенному отказу генератора. Сначала во время движения начинает помаргивать лампочка индикатора заряда на приборной панели, затем она начинает светиться постоянно. Во многих моделях генератора щетки меняются совместно с регулятором напряжения.

Замыкание обмоток генератора может привести к значительному изменению выходных параметров, перегреванию устройства.

Последовательность первоначальной проверки

Первоначальный контроль работоспособности можно произвести без демонтажа генератора. Для этого устанавливаюм переключатель мультиметра на режим «постоянное напряжение 20В». Далее подключить черный щуп к минусовой клемме АКБ, красный – к плюсовой. После этого необходимо запустить двигатель, дать выйти ему на режим стабильных холостых оборотов. Считаются нормальными показания мультиметра в пределах от 13,5 до 14,5 Вольт.

Как проверить автомобильный генератор в домашних условиях? Как проверить генератор мультиметром

Если мультиметр показывает значение меньше 12,8 Вольт, процесс заряда, либо не идет вообще, либо ток заряда крайне мал. Генератор работает в нештатном режиме. При напряжении больше 14,8 Вольт идет перезаряд аккумуляторной батареи. Это может привести к закипанию электролита, увеличению концентрации кислоты, разрушению пластин АКБ.

Чтобы проконтролировать напряжение на выходе генератора, необходимо в разрыв цепи от клеммы 30 на генераторе (место контакта с толстым проводом, ведущим к положительной клемме аккумулятора либо стартеру) включить автомобильную лампу.

Как проверить автомобильный генератор в домашних условиях? Как проверить генератор мультиметром
Далее подключить мультиметр в режиме «=20V» красным щупом к контакту 30 генератора, черным — к зачищенному контакту на двигателе или кузове. Завести двигатель. Показания на мультиметре не должны быть более 15,5 Вольт при любом нажатии на педаль акселератора. В противном случае дальнейшая эксплуатация генератора опасна для электрооборудования автомобиля.

При проверке следует оценить степень натяжения ремня генератора. По упрощенной методике это можно сделать, надавливая на ремень пальцем.

Как проверить автомобильный генератор в домашних условиях? Как проверить генератор мультиметром

Величина прогиба должна находиться в пределах 0,5 – 1 сантиметр. Одновременно следует проверить степень износа ремня.
Для определения причин нештатной работы генератора, выполнения ремонтных работ требуется демонтаж генератора.

Проверка узлов генератора

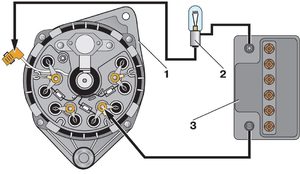

Проверку начинают с контроля работоспособности регулятора напряжения. Для этого регулятор демонтируют из генератора и создают простейшую электрическую схему.

Как проверить автомобильный генератор в домашних условиях? Как проверить генератор мультиметром

В качестве лампы накаливания используют любую лампочку салона автомобиля. При исправном регуляторе напряжения 3 лампа 6 должна светиться не на полную мощность. При подключении параллельно лампе (щеткам) мультиметра, его показания должны быть от 5,0 до 10,0 Вольт. Если показания мультиметра выходят за эти пределы, регулятор необходимо менять. Конструкция некоторых моделей генераторов предусматривает возможность замены регулятора без демонтажа устройства.

Долее проверяют возбуждающую обмотку генератора на пробой. Для этого мультиметр устанавливают в режим измерения сопротивлений на предел 200 килоОм. Щупы подключают: черный – к ламели коллектора, красный – к металлической части якоря. Сопротивление должно быть более 100 килоОм или выше верхнего предела измерений, как показано на фотографии.

Как проверить автомобильный генератор в домашних условиях? Как проверить генератор мультиметром

Сопротивление между ламелями (обмотки ротора) обычно составляет 0,5 – 2 Ома.

Проверку статора начинают с контроля обмоток на пробой. Для этого красный щуп мультиметра подключают к металлической части статора, черный – последовательно к обмоткам.

Как проверить автомобильный генератор в домашних условиях? Как проверить генератор мультиметром

Сопротивление должно находиться выше верхнего предела измерений. Затем выполняют измерение сопротивлений между контактами обмоток. Они должны отличаться не более, чем 5%. Предел измерений мультиметра устанавливают 200 Ом.

Как проверить автомобильный генератор в домашних условиях? Как проверить генератор мультиметром

Если обмотка имеет электрический пробой, короткое замыкание витков или обрыв, она подлежит замене. Есть мастерские, которые выполняют перемотку статоров и роторов.

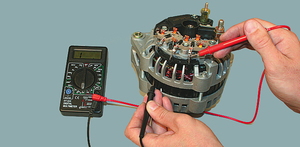

Для контроля исправности диодного моста режим измерения мультиметра переводят проверку «диод». Затем последовательно «прозванивают» диоды (их количество на подкове обычно 9) в прямом и обратном включении. В прямом направлении (черный щуп к катоду) сопротивление составляет 550 — 700 Ом, при обратном включении – больше максимального предела измерений.

Как проверить автомобильный генератор в домашних условиях? Как проверить генератор мультиметром

Как проверить автомобильный генератор в домашних условиях? Как проверить генератор мультиметром

При пробое диодов, сопротивление во всех направлениях будет практически нулевым. Такой диод следует менять. Трудность замены диода заключается в том, что диоды в генераторах не паяются, а привариваются точечной сваркой для обеспечения надежного контакта при разных температурных режимах.

Генератор автомобиля является значимой частью электрооборудования автомобиля. При первом проявлении признаков неработоспособности необходимо произвести его проверку с помощью мультиметра.

Как проверить генератор на работоспособность различными способами

Как проверить автомобильный генератор в домашних условиях? Как проверить генератор мультиметром
В автомашине имеются два источника питания — это аккумулятор и генератор. Первый питает электрическую цепь тогда, когда двигатель не работает. Второй — когда двигатель уже запущен. В этом случае аккумулятор переходит в режим потребителя электрического тока и пополняет истраченную энергию для запуска двигателя.

На практике довольно нередко встречаются неисправности того или иного источника питания. Проявляются они зачастую одинаково. Стартер отказывается раскручивать двигатель, в итоге мотор не запускается. При запущенном двигателе загорается контрольная лампочка на щитке приборов с иконкой аккумулятора. Она указывает, что появилась неисправность и батарея не заряжается.

Проверка генератора на машине

В первую очередь нужно посмотреть, цел ли ремень генератора. Если он не порван, тогда проверяется натяжение ремня. Затем очередь за аккумулятором. Тестером (мультиметром) замеряем напряжение на клеммах. Оно должно быть в районе 12−12,7 вольт. Если все нормально, запускаем двигатель. Если батарея разряжена, заряжаем и опять заводим мотор.

Замеряем напряжение на клеммах аккумуляторной батареи (АКБ). Оно должно быть в заданных пределах, обычно от 13,2 до 14,5 вольт. Но на современных автомобилях эти пределы могут отличаться. Если имеется руководство по эксплуатации, то можно ознакомиться с ним. Отклонение от заданных значений в любую сторону является неисправностью. Эти отклонения могут быть трёх видов:

  1. Отсутствие зарядного тока — генератор не работает.
  2. Зарядный ток есть, но ниже минимального значения​ — идёт недостаточный заряд АКБ.
  3. Напряжение выше максимального значения ​— перезаряд АКБ.

Как проверить автомобильный генератор в домашних условиях? Как проверить генератор мультиметром
Все три случая говорят о существующей неисправности в системе электрического снабжения автомобиля. нужно провести комплексную проверку генератора.

Но перед этим проведите визуальный осмотр всех проводов и кабелей, которые идут от генератора к аккумулятору. Не должно быть видимых повреждений, обрывов и окислений электропроводки. Обязательно проверьте клеммы на аккумуляторе, стартере и генераторе. Они должны быть чистыми и сухими. Любые окисление, ржавчину и грязь надо почистить. Нередко это помогает восстановить утраченный контакт и автомобиль начинает работать, как положено. Если же это не помогло, приступаем к детальной проверке.

Использование мультиметра

Для дальнейшей проверки лучше снять генератор с автомобиля. В первую очередь снимите с генератора реле-регулятор и проверяем его. Для проверки стабилизатора напряжения понадобятся мультиметр и зарядное устройство с регулирующимся напряжением. Лучше будет вместо зарядного устройства использовать блок питания. Регулировки напряжения от 0 до 16 вольт будет вполне достаточно.

Плюс блока питания соедините с регулятором — обычно это штекерное соединение «папа». Минус цепляйте к минусу, он обычно выводится на ухо крепления реле. Красный провод тестера соедините с плюсовым проводом блока питания, чёрный — с минусом. К щёткам подсоедините два зачищенных провода, по одному на каждую. К другим предварительно зачищенным концам подсоединяется лампочка (ее можно на время проверки снять с задних фонарей автомобиля). Стенд для проверки готов.

Прозвонка реле-регулятора

Как проверить автомобильный генератор в домашних условиях? Как проверить генератор мультиметром
Подключите к сети блок питания, осторожно ручкой регулятора начинайте поднимать напряжение. Одновременно с этим следите за показаниями мультиметра. Лампочка в самом начале не должна гореть, но по мере поднятия напряжения должна загореться, сначала в пол-накала и по мере прибавления яркость должна увеличиваться.

При достижении отметки в 14,5 вольт регулятор должен сработать, отсекая напряжение. Лампочка после этого должна потухнуть. Принято считать, что стабилизатор рабочий, если он отсекает ток на значениях от 14,2 до 14,8 вольт. Если же это происходит на более низких или более высоких показателях, то регулятор напряжения неисправен. А также реле неисправно, если отсечение тока отсутствует вовсе.

В случае неисправности реле меняем его на новое. Если же оно исправно, продолжаем проверку.

Методы проверки работы генератора

Существует широкий диапазон методов проверки работоспособности автомобильного генератора, как в условиях специализированного автосервиса, так и в гаражных условиях. И каждый метод уникален и результативен.

Наиболее простой метод проверки – это периодический контроль на панели приборов автомобиля лампы зарядки. Если загорелась лампа аварийного состояния зарядки, то необходимо принять меры в выяснении причин отсутствия зарядки и устранения неисправности.

Проверка работы генератора осуществляется на рабочем двигателе в режиме холостого хода мультиметром или тестером. Для этого нужно подготовить прибор на измерение напряжения, установив диапазон измерения на 20 Вольт, а щупы прибора плотно прижать для надежного контакта к клеммам аккумулятора, при этом экран мультиметра цифрами покажет снимаемое щупами напряжение (на тестере напряжение показывает стрелка прибора). Диапазон контролируемого напряжения в режиме холостого хода и без включенной нагрузки (габаритные огни, фары, вентилятор охлаждения, отопитель салона) должен находиться в пределах 13,5 – 14,7 Вольт. Проверку на измерение выходного напряжения проводят и с включенной нагрузкой, при этом падение напряжения не должно превышать 0.5 Вольт.

В случае полного отсутствия зарядки в первую очередь проверяется напряжение на обмотке возбуждения с помощью мультиметра или обычной диодной контрольки с лампочкой.

Диагностика исправности генератора мультиметром или контролькой является наиболее простой и широко распространенной методикой.

Работы по исследованию генератора проводятся на специальном стенде, оснащенным приборами контроля тока и напряжения, тахометром и потребителями электрической энергии.

В настоящее время глубокую и подробную информацию по работе электрической машины  можно получить осциллографом, в частности осциллографом Постоловского.

Проверка снятого с машины генератора

Перед тем как снять с автомобиля необходимо:

  1. отключить от клемм аккумулятора силовые кабели;
  2. открутить гайку крепления наконечника подводящего кабеля с плюсовым напряжением и вытянуть разъем провода питания обмотки возбуждения;
  3. освободить от болтов крепления к двигателю корпус генератора и снять приводной ремень от шкива.

Проверка механической части:

Снятый генератор перед разборкой проверяется на предмет механических повреждений, наличия сколов и трещин на алюминиевых крышках. Вращением шкива рукой производят ревизию свободного движения ротора и в случае выявления заеданий шкива (скачкообразное вращение), притормаживания или наличия посторонних звуков корпус полностью разбирают с целью замены изношенных деталей.

Проверка электрической части мультиметром:

  1. Замер сопротивления между выходом «30» и корпусом генератора – если сопротивление омметр показывает близко к нулю, то возможно вышел из строя один или два диода в блоке выпрямителя (диодный мост) или произошло короткое замыкание обмотки статора на корпус;
  2. Проверка положительных диодов производится между клеммой «30» и болтом крепления диодного моста – если величина сопротивления стремится н нулю, то это может означать повреждение одного из диодов;
  3. При проверке отрицательных диодов положительный щуп омметра соединяется с болтом крепления диодного моста, а отрицательный щуп — к корпусу генератора. Если сопротивление отлично от нуля, то это свидетельствует об исправности диодов.
  4. Для оценки работоспособности конденсатора, снятого из схемы генератора, щупы омметра соединяют к выводам конденсатора. У исправного конденсатора в момент соединения щупа сопротивление уменьшается и через короткое время – возрастает.
  5. Надежность соединения обмотки ротора с контактными кольцами можно проверить лампочкой. Минус подключается к корпусу, а плюс через лампочку соединяем поочередно к контактным кольцам. Если лампа разряда не загорается, то это значит замыкания отсутствуют.

Если генератор уже снят, например, по причине капитального ремонта двигателя, то желательно проверить его без установки на авто. Исправность можно оценить быстро, подключив клемму «30» к плюсу, а корпус к минусу аккумулятора. Шкив должен свободно вращаться, но если дополнительным проводом подключить + 12 В. К клемме «+D» обмотки возбуждения, то обнаруживается тугое вращение. Это происходит вследствие появления магнитного поля. Такой экспресс диагностикой можно сделать заключение, что генератор исправен.

Проверка реле регулятора напряжения

При появлении следующих признаков неисправности реле регулятора производится его проверка:

  • напряжение ниже нормы 13,5 В;
  • напряжение выше нормы 14,7 В;

Реле регулятор эффективнее проверять отдельно от генератора. Обоснованность такого метода основана возможными не корректными показаниями при измерении напряжения на автомобиле. Суть такова, что если мультиметром измеряется напряжение на клеммах АКБ, то в зависимости от оборотов оно должно меняться. В режиме 3500-4000 оборотов в минуту напряжение достигает 14,7 В и остановится на этом уровне, если регулятор исправен. Если возникли отклонения в меньшую или большую сторону, то это говорит о необходимости замены. Но отклонения могут быть и по причине неисправности обмотки статора или диодного моста. Поэтому автономная проверка регулятора точнее определит его работоспособность.

Для этого достаточно подключить (схема приведена на рисунке) изменяемое от регулируемого трансформатора 12 вольт к его клеммам, соблюдая полярность, а к щеткам подвести провода с лампочкой, которая включается при таком напряжении. Увеличивая трансформатором напряжение до 15 В, контролируемое прибором фиксируем отключение лампочки. Если снизить напряжение ближе к 14.7 В, то лампочка снова включится.

При таком способе уверенно можно сделать заключение об исправности (или неисправности) регулятора напряжения.

схема проверки регулятора

Трехуровневый регулятор напряжения с отдельным щеточным узлом, применяемый для увеличения напряжения в зимний период, не проверяется и не ремонтируется в связи с невозможностью открыть корпус электронного устройства.

трехуровневый регулятор напряжения

На поздних версиях автомобилей ВАЗ и УАЗ устанавливались регуляторы напряжения типа «шоколадки», напоминающей плоскую пластину (иногда называли «таблетка»), например — Я112А1:

реле регулятор шоколадка

Схема проверки аналогична проверки классического регулятора, с подключенным тестером для контроля напряжения:

проверка шоколадки

Регулятор напряжения генератора фирмы Бош отличается от «классических» регуляторов и для его проверки необходима составляющая переменного напряжения. К контактам регулятора на соответствующие выводы подключаются провода:

Вывод регулятора Подключение
А От АКБ или блока питания постоянного напряжения +12 В
В — Масса От АКБ или блока питания постоянного напряжения – 12 вольт
С От блока питания переменного напряжения ~ 12 В
Щетки Контрольная лампа мощностью 3 Вт

регулятор напряжения бош

Если при подключении к щеткам контрольной лампы произойдет включение, то регулятор исправен.

Проверка вентилей (диодного моста) генератора

Понижение напряжения зарядного тока или его полное отсутствие, мерцание осветительных приборов являются признаками неисправности диодного моста автомобильного генератора.

При возникновении симптомов неисправности достаточно только отключить провода от генератора и регулятора напряжения, не разбирая его полностью.

Подключив плюсовой щуп мультиметра к выходной клемме «30» (на схемах часто обозначается как «+В», а минусовой к корпусу фиксируем величину сопротивления. Если мультиметр показывает бесконечность, то мост исправен.

Контрольной лампой возможно проверить короткое замыкание, соединив провода лампы к минусовой и плюсовой клеммам генератора. Горящая лампа указывает на наличие короткого замыкания.

В целях достоверного получения информации о работоспособности диодов необходимо выкрутить болты крепления моста с подключенными к нему проводов обмотки статора. Снять мост и мультиметром проверить каждый диод, не выпаивая их с корпуса пластин.

Проверка диода положительной полярности производится подключением положительного щупа к контакту диода прямого направления.

проверка диодного моста
Величина сопротивления должна составлять от 400 до 700 Ом.проверка диодного моста в обратном направлении
В обратном направлении сопротивление равно бесконечности

Точно также проводят измерение сопротивления диодов отрицательной полярности.

проверка моста отрицательной полярности
В прямом направлении диод отрицательной полярности должен показывать величину 400 — 700 Ом.обратная проверка моста
В обратном направлении – сопротивление стремится к бесконечности

Проверка обмотки статора

Проверка состояния обмотки статора проводится при отсоединенных проводов обмотки от диодного моста.

Трехфазная обмотка статора генератора постоянного тока состоит из трех отдельных обмоток, намотанных по определенной технологии на магнитопровод. Напряжение и токи в обмотках смещены друг относительно друга на треть периода, т.е. на 120 электрических градусов, как это показано на рисунке.

фазы обмоток

проверка мультиметром обмоток фаз

Проверка осуществляется мультиметром, установленным в режим измерения сопротивления. Один щуп мультиметра соединяется с корпусом статора, а второй поочередно соединяется с выводами обмотки. На все трех выводах мультиметр должен показывать величину сопротивления, стремящейся к бесконечности и это говорит об исправности статорной обмотки и отсутствуют межвитковые замыкания.

Проверка якоря (ротора) генератора мультиметром

Якорь (ротор) генератора является основным звеном, создающим переменное магнитное поле, наводящее ЭДС в обмотке статора.

Обмотка возбуждения на якоре проверяется мультиметром или лампочкой соединяя поочередно токоподводящие кольца с корпусом ротора – контрольная лампа не должна гореть. Это означает, что нет замыкания в этой цепи.

Обрыв обмотки возбуждения проверяется, соединив минус на одно кольцо, а плюс с контрольной лампой на другое кольцо – лампа должна гореть, если лампа не горит, то в обмотке произошел обрыв.

Проверка диодного моста генератора

Этот метод является одним из способов проверки генератора без машины. Для диагностики потребуется доступ к аккумуляторной батарее и самому прибору.

Вольтметр используется в режиме измерения и подключается к массе и зажиму В+ на батарее. После включения спецоборудования в его окошке показатель не должен превышать 0,5 мА.

Если показатель выше, то это свидетельствует о том, что вышли из строя диоды либо нарушилась целостность изоляции на обмотках.

Проверка тока отдачи

Данная проверка выполняется только при подключённом моторе. Этот способ достаточно проблематичный и требует большого количества времени и скрупулёзности. Суть диагностики заключается в измерении тока приборов, потребляющих электричество. Двигатель необходимо завести и добиться максимально высоких оборотов. Зонд устанавливается на провод, который идёт к зажиму 30 или В+.

Поочерёдно нужно включать все электроприборы авто, а показатели с мультиметра записывать. После того, как результаты были получены, числа необходимо сложить.

Далее следует включить все электроприборы и сравнить показатели на измерительном оборудовании с суммой прошлых исследований.

Считается нормой показатель на 5 А меньший от полученной суммы, но увеличенная свидетельствует о неисправности запчасти.

Проверка тока возбуждения генератора

Движок должен работать в режиме с максимально высокими оборотами. Мультиметр подключают к клемме 67. На приборе сразу будет показан результат и величина тока возбуждения. У нормально работающего генератора данный показатель находится в пределах 3 — 7 А.

Проверка обмоток

Проверить состояние обмотки можно не только визуально, но и при помощи специальных приборов. Данная манипуляция предполагает проведение подготовительных работ:

  • демонтаж держателя щёток;
  • снятие регулятора напряжения;
  • зачистка контактных колец;
  • проверка на отсутствие дефектов в обмотке.

После выполнения подготовительных работ потребуется омметр. Щупы прибора прикладываются к контактным кольцам и статору, после чего проводится исследование. Нормальные показатели находятся в пределе 5 — 10 Ом.

Диагностика генератора в демонтированном состоянии проводится при помощи омметра. Устройство подключают к клемме 30 и к корпусу генератора. Деталь должна быть обязательно чистой, так как даже небольшие кусочки грязи могут привести к изменению получаемых данных.

Поочередно при помощи омметра проверяются все узлы и детали, благодаря чему в конце диагностики можно определиться со списком неисправных деталей. Ремонт выявленных поломок вполне реально выполнить самостоятельно. Для этого потребуется минимальный набор инструментов, а также весь комплект заменяемых деталей.

Проверить генератор тестером, не снимая с автомобиля

Как проверить автомобильный генератор в домашних условиях? Как проверить генератор мультиметром

Каждый автолюбитель сталкивается с обслуживанием генератора. Бывают случаи выхода его из строя и не всегда верно отдавать его в сервисный центр или покупать новый. Возобновить его работоспособность можно самостоятельно и сделать это довольно просто. В этом случае необходимо знать принцип работы, благодаря которому проверить генератор на предмет исправности очень легко.

Основная информация

Генераторы используются для получения электрической энергии. Они трансформируют другую энергию, при помощи которой получается электрический ток, появляющийся в проводнике за счет электродвижущей силы (ЭДС).

Это сила заставляет направлено перемещаться заряженные частицы, которые называются электронами. Электрон имеет отрицательный заряд.

При помещении проводника в электромагнитное поле и совершении им движений образуется разность потенциалов.

Это условие можно рассматривать и с обратной стороны: при воздействии движущегося равномерно или равноускоренно в проводнике начинает генерироваться ток. Это явление называется электромагнитной индукцией, получившее широкое применение при изготовлении различных видов устройств и электрических машин. На этом принципе сделаны трансформаторы, электродвигатели и генераторы тока.

Устройство электрогенератора

Генераторы любого типа одинаковы по конструктивному исполнению, но есть и некоторые различия. Устройство состоит из таких основных частей:

  1. Корпус.
  2. Неподвижная часть или статор.
  3. Подвижная часть или ротор (иногда ротор называют еще и якорем).
  4. Коробка соединительных проводов.

Корпус является главной частью любого генератора, так как в нем осуществляется крепление основных узлов и механизмов.

В нем происходит установка подшипников, продлевающих срок службы электрогенератора (далее ЭГ) и смягчающих удары при вращении ротора. Корпус устройства изготавливается из прочного сплава.

Кроме того, он служит для защиты от механических повреждений, попадания пыли, влаги и отрицательного влияния внешних факторов.

Ротор приводит в движение сторонняя сила, при его вращении образуется разность потенциалов. Напряжение (U) или разность потенциалов поступает через кольца в коробку соединительных проводов. С коробки отводится для дальнейшего преобразования в более качественное напряжение.

Принцип работы

Принцип действия основывается на законе электромагнитной индукции. При вращении в однородном магнитном поле происходит образование U на роторе. Работа ЭГ состоит из следующих моментов:

  1. При условии, что ротор является магнитом, который образует электромагнитное поле с заданным магнитным потоком Ф, это поле воздействует на обмотки статора, и в нем начинает генерироваться ток.
  2. Со статора, представляющего катушки, снимается U и передается в распределительную коробку для дальнейшего преобразования. Хотя в некоторых моделях нет необходимости делать его.

Запреты

При выполнении тестирования ни при каких условиях нельзя совершать следующие действия:

  1. Запрещается отключать провода от выхода генератора. Он всегда должен иметь нагрузку.
  2. Недопустимо выполнять тестирование методом “на искру”- накоротко замыкать выход генератора.
  3. Состояние изоляции нельзя контролировать гигаомметром (из-за рисков пробоя изоляции высоким измерительным напряжением этого прибора).

Проверка натяжения приводного ремня

Нарушение нормативного натяжения ремня привода генератора приводит к тому, что при работе без нагрузки напряжение соответствует норме, но при увеличении нагрузки недостаточная сила трения приведет к появлению эффекта проскальзывания, на вал генератора перестает передаваться требуемая мощность, и напряжение падает. Нагрузка увеличивается последовательным включением различных потребителей, например, фар.

При обнаружении такого явления проверяем прогиб ремня, который при нажатии с усилием 10 кг не должен быть более 12 мм. В случае ослабленного ремня  восстанавливаем его натяжение, что выполняется регулировочным винтом, которым статор генератора отодвигается от вала двигателя.

Основные проверки без демонтажа генератора

Описываемые далее процедуры проводятся при прогретом двигателе, который работает на холостых оборотах 10 – 15 минут. Первичная проверка основана на том, что напряжение, снимаемое с генератора, превышает напряжение аккумуляторной батареи (необходимое условие ее подзарядки).

Для этого выключают двигатель и мультиметром, который переключен в режим работы с постоянным напряжением (предел 20 В или в нему) замеряют напряжение на клеммах батареи. Затем заводят двигатель, выполняют второе измерение и сравнивают результаты.

Если изменений нет,  генератор неисправен.

Вторая группа тестов направлена на проверку реле-регулятора, для чего мультиметром продолжают контролировать выходное напряжение генератора. Его показания при работающем двигателе составляют 14 В. При увеличении частоты вращения вала напряжение возрастает, но не более чем на 0,5 – 0,7 В.

При нарушении этого условия проводятся более подробные проверки, процесс которых описан здесь.
Для проверки генерируемого тока обороты двигателя увеличиваются до средних.

К мультиметру подключаются токовые клещи, прибор переводится в режим измерения постоянного тока, рабочим органом клещей охватывается провод с выхода генератора.

Далее последовательно включают потребители электроэнергии (фары, отопитель салона и т.д.), записывают показания прибора. Затем использованные ранее потребители включают одновременно и показания мультиметра сравнивают с суммой записанных значений.

Разница не должна превышать 5А, в противном случае генератор считается неисправным.
Диодный мост проверяют мультиметром или методом прозвонки лампочкой на отсутствие пробоя диодов и обрыв в токопроводящих цепях.

Диагностику диодного моста проводят на двигателе или после демонтажа генератора.

Проверки с демонтажем генератора

Демонтаж генераторы осуществляют в том случае, если однозначно установлено, что он неисправен. Первоначально проводится осмотр, который показывает отсутствие механических повреждений корпуса, нормальное состояние электрических выводов и других компонентов.

Нагар на токосъемных кольцах — хороший индикатор межвиткового короткого замыкания обмоток ротора.

Проверка сопротивления обмоток

Для проверки сопротивления обмоток мультиметр переключают в режим измерения сопротивления. Для определения сопротивления обмотки ротора щупы мультиметра подключают к токосъемным кольцам. Показания прибора равняется 10 Ом.

Статорная обмотка проверяется только после отключения соединительных проводов от клемм. Измеряют как сопротивление между свободными концами обмоток, так и между свободным концом и общей точкой.

Статор считается исправным, если

  • сопротивление отдельной обмотки находится в интервале 5 — 15 Ом;
  • сопротивление между свободными концами обмоток вдвое превышает сопротивление отдельных обмоток;
  • сопротивление обмоток одинаково.

Щетки

Проверка щеток осуществляют методом визуального осмотра. Исправные щетки должны свободно перемещаться по направляющим и не иметь сколов. При большой степени износа их меняют на новые.

Опорные подшипники

Ротор генератора смонтирован на опорных подшипниках. Их состояние проверяют при снятом со шкива ремне. При исправных подшипниках ротор вращается свободно, а его проворачивание не требует никаких усилий. Если же обнаруживается люфт, то подшипники подлежат замене.

Альтернативный способ

Если нет спецтехники, существует проверенный «народный рецепт». Соблюдая осторожность, заводите мотор, врубаете ближний свет и снимаете «-» клемму АКБ. Если после этого машина работает, а свет даже не уменьшился, все отлично. А если все сразу «встало», генератор почил. Очевидно, надежнее всего обратиться в автосервис к профессионалам со всем необходимым оборудованием. Так вы не будете рисковать «здоровьем» транспорта в попытках его продиагностировать.

Мы рассмотрели, как проверить генератор автомобиля своими силами. Если домашняя проверка вскрыла наличие более глубоких проблем с транспортом, воспользуйтесь агрегатором Uremont.com для поиска надежных СТО поблизости.

Заключение

Точная диагностика исправности автомобильного генератора осуществляется своими силами при использовании несложных и распространенных бытовых измерительных приборов.

Вышедший из строя генератор восстанавливают заменой диодного моста, реле-регулятора, опорных подшипников и щеток и  регулировкой натяжения приводного ремня. В прочих случаях потребуется покупка нового.

Знание простых методик проверки позволит восстановить нормальную работоспособность электрооборудования без обращения в автосервис и сэкономить средства.

Источники

  • https://VashTehnik.ru/elektrika/kak-proverit-generator-multimetrom.html
  • https://diagnozbibike.ru/proverka-generatora/
  • https://moy-instrument.ru/masteru/kak-proverit-generator-multimetrom-ne-razbiraya-ego.html
  • https://moy-instrument.ru/masteru/kak-proverit-generator-na-mashine-ne-snimaya.html
  • https://razborkadonskoe.ru/remont/kak-proverit-generator-avto-tri-sposoba-proverki.html
  • https://chipstock.ru/obzory/kak-proverit-generator-multimetrom.html
  • https://zen.yandex.ru/media/uremont/kak-proverit-generator-avtomobilia-5dd7d8598887190203ca24bf

Понравилась статья? Поделиться с друзьями:
Автомобиль для чайников
