Датчик абсолютного давления (ДАД) во впускном коллекторе. Датчик абсолютного давления

Датчик абсолютного давления (ДАД) во впускном коллекторе. Датчик абсолютного давления

Содержание

Датчик абсолютного давления во впускном коллекторе

Для начала стоит отметить, что в большинстве случаев, обзывать этот датчик датчиком абсолютного давления не совсем корректно, так как его задача не только измерить абсолютное давление в коллекторе, но а также и атмосферное (барометрическое) давление вне коллектора. Поэтому его с таким же успехом можно назвать и датчиком барометрического давления.

Барометрическое и абсолютное давление

Для чего это необходимо?

Дело в том, что в разных местах нашей планеты атмосферное давление не одинаково. Да и в одном и том же месте давление с течением времени изменяется.

А при разном давлении изменяется и плотность воздуха, что приводит и к изменению массы воздуха на один и тот же объем. А это уже совершенно различные условия работы двигателя, и эту ситуацию блок управления двигателем должен учитывать, чтобы корректно управлять всё тем же двигателем.

При включении зажигания ЭБУ первым делом оценивает барометрическое давление. Так как пока двигатель не запущен, то давление в коллекторе равняется атмосферному. Именно этот момент позволяет избежать установки дополнительного датчика давления, который бы измерял барометрическое давление.

Ещё раз повторюсь – величина барометрического давления является очень важным измерением для нормальной работы системы управления двигателем!

Именно поэтому в мануалах по эксплуатации автомобиля указывается требование – при движении в горной местности или, наоборот, когда Вы едите с возвышенности, допустим, к морю, то необходимо периодически останавливать двигатель, чтобы ЭБУ определил новые значения барометрического давления.

Но кто из водителей будет останавливать двигатель, только из-за того, что так написано в книжке по эксплуатации? Да и кто, вообще, их читает?

Поэтому в ЭБУ закладывают алгоритмы перепроверки барометрического давления, которые работают и без остановки двигателя. Обычно это происходит при большой нагрузке на двигатель и при почти максимально открытой дроссельной заслонке.

Вот давайте посмотрим на приведенные графики. До резкого и полного нажатия педали газа, барометрическое давление составляет 98 кПа

датчик абсолютного давления

Далее мы резко нажимаем педаль газа до упора и блок управления делает перезамеры барометрического давления. Оно теперь составляет 97 кПа

датчик абсолютного давления шевроле

К чему это всё я описывал?

А чтобы подвести к первому заблуждению об этом датчике.

Большинство при проверке датчика абсолютного давления обращает внимание только на давление в коллекторе! Оно и понятно – датчик же абсолютного давления, значит и проверять необходимо абсолютное давление. Логика, в принципе, понятна, но имея уже какой-никакой опыт, я могу утверждать на основании своей личной статистики, что в подавляющем числе случаев неисправностей датчика абсолютного давления, проблемы вылезают как раз в некорректном измерении барометрического давления. Хотя абсолютное давление в этот момент не вызывает вопросов.

У меня таких проблемных графиков много и все я их выкладывать не буду, конечно. Но для примера парочку покажу. Вот барометрическое давление 112 кПа. Встречал показания и 115 кПа. Хотя максимальное давление на планете было официально зарегистрировано, по-моему, 108 кПа.

Поэтому датчик явно и нагло врет

Показания ДАД

Вот другой пример. Автомобиль едет по обычной дороге и показания барометрического давления составляют 98 кПа.

Но спустя пару секунд, давление падает до 84 кПа

Датчик абсолютного давления Лачетти

Показания датчика абсолютного давления

Давление упало на 14 кПа! Такое может быть в реальности?

Конечно же нет. Датчик явно дает неверные показания. Хотя к абсолютному давлению в коллекторе претензий нет.

В общем, вывод первый – датчик абсолютного давления служит не только для измерения абсолютного давления, но и для измерения барометрического давления. Причём довольно часто проблемы проявляются именно в замерах барометрического давления, что приводит к проблемам в работе и пуске двигателя.

Второй вывод – датчик абсолютного давления измеряет давление в коллекторе! Если на последнем графике абсолютное давление составляет 28 кПа, то это и есть давление 28 кПа, но никак ни разрежение и, уж тем более, не вакуум, как часто можно встретить это описание в интернете. Это давление!

Ну теперь плавно перейдём к третьему и самому главному выводу. Для чего нужен датчик абсолютного давления и от чего зависят его показания.

Показания датчика абсолютного давления

Показания датчика абсолютного давления применяются для расчета расхода воздуха и для определения нагрузки на двигатель.

Но если расчет расхода воздуха осуществляется косвенно по данным датчика абсолютного давления, то нагрузка на двигатель является прямой зависимостью давления в коллекторе.

Чем ниже давление в коллекторе, тем меньше нагрузка на двигатель. И наоборот – чем выше давление в коллекторе, тем больше нагрузка на двигатель. Именно так это понимает блок управления двигателем.

Поэтому давление в коллекторе является наиважнейшим сигналом для ЭБУ. Даже положение ДЗ не такой важный сигнал для ЭБУ, как давление в коллекторе.

И вот тут начинаются заблуждения и непонятки для многих.

Сфера применения

Использование датчика абсолютного давление в различных средах позволяет понимать насколько давление закрытой системы отклоняется от нулевого состояния. Делает возможными своевременное вмешательство и коррекцию работы автоматических систем. Это не дает прерваться технологическому процессу, тем самым позволяя избежать убытков, связанных с простоем и неисправностью ценного оборудования и утратой сырья.

Промышленность. Пищевая, химическая и пр. ДАД позволяет контролировать параметры технологического процесса переработки, эффективность и качество результата которого зависит от абсолютного значения применяемых величин давления;

Пневматические насосные, гидравлические системы, компрессорные и иные установки. Здесь важен как датчик низкого абсолютного давления в тяжелых условиях, например в водной среде;

Метео-барометрические установки. Расположенные, перемещаемые в атмосфере. Для этих целей используются преимущественно электронные устройства со встроенными аналого-цифровыми микросхемами;

Системы компенсации крена и иных отклонений. ДАД устанавливается как преобразователь давления и статично мониторит работу электротехнических систем;

Энергетика, газовая и нефтяная промышленность. Требуется для контроля уровня давления относительно абсолюта величины в условиях полной герметичности. Контролирует понижение/увеличение давления. Это дает возможность контролировать рабочие характеристики систем и избегать аварийных ситуаций.

Так же находят применения в переработке, в фармацевтике, лабораторных и иных исследованиях.

Незаменим во взрывоопасных средах – под воздействием агрессивной среды или температурного воздействия, ломаясь – не несут угрозы системе, в которой применяется.

Классификация по видам

Сфера применения диктует некоторые особенности конструкции датчиков АД.

Чувствительный элемент. Возможен в кремниевом, керамическом или пьезорезистивном исполнении.

По типу выходного сигнала. Это может быть аналоговый, цифровой или ратиометрический.

По метрологическим характеристикам. Классы точности – имеется в виду диапазон возможной погрешности прибора и пр.

Варианты исполнения и технические характеристики разнообразны. Подобрать можно под любой технологический процесс, с учетом среды и климатических, механических особенностей эксплуатации.

Например, в автомобильной промышленности используются биометрический преобразователь абсолютного давления с встроенным датчиком температуры, который устанавливается в устройстве впускного коллектора. Сигналы, подаваемые датчиком, необходимы блоку управления для рациональной подачи топлива и воздуха в рампу. Т.е. пока двигатель не запущен, показатели датчика равны нулю, не зависят от величин атмосферного давления.

Также, биометрического типа датчик абсолютного давления газа используется в современном газобаллонном оборудовании, обеспечивая надежность функционирования.

От чего зависит давление во впускном коллекторе

Большинство убеждены, что давление в коллекторе зависит от открытия дроссельной заслонки. Пока заслонка прикрыта – давление маленькое, а когда заслонку открыли – то давление выросло. Как писали мне на Ютуб канале – это простая физика и никак иначе.

Я согласен, что с физикой не поспоришь, поэтому сама физика и поможет нам разобраться в этом вопросе.

Начнем с того, что посмотреть показания датчика абсолютного давления можно при помощи диагностического сканера или при помощи вольтметра.

Мы знаем, что атмосферное давление обычно составляет 101 кПа. А на холостом ходу прогретого двигателя значения во впускном коллекторе составляют 30-33 кПа или, примерно, 0.9 -1 В.

Это получается из-за того, что двигатель внутреннего сгорания работает на воздухе с небольшим добавлением массы топлива. И этот воздух он сам в себя всасывает. Как пылесос.

Потребность в воздухе у него большая, но так как дроссельная заслонка практически прикрыта и воздуха поступает очень мало, то двигатель высасывает всё что можно из впускного коллектора. Естественно, давление там падает из-за недостатка молекул воздуха.

И тут многие убеждены, что если приоткрыть дроссельную заслонку, то давление поднимется.

Но на самом деле всё будет совсем не так. Поэтому приходится постоянно отвечать на один и тот же вопрос – “Почему я открыл заслонку, а давление не поднялось, а упало ещё больше? Менять датчик абсолютного давления?”

Именно этот постоянный вопрос и побудил меня написать этот пост и ответить раз и навсегда – давление во впускном коллекторе зависит не от дроссельной заслонки, а от нагрузки на двигатель!

Попробую объяснить.

Автомобиль стоит на месте и двигатель работает в режиме холостого хода. Если мы приоткроем дроссельную заслонку, то давление действительно сделает скачок до 50-100 кПа (в зависимости как её открыть).

Но скачок этот будет кратковременным. Так как двигатель сам по себе довольно медленный и ему необходимо некоторое время, чтобы начать наращивать обороты, то он просто не успевает сразу всосать в себя резкий приток воздуха через открытую ДЗ. Но так как его ничто не держит (автомобиль стоит на месте на нейтральной передаче), то спустя секунду он с легкостью развивает обороты.

Но так как через приоткрытую ДЗ прохождение воздуха всё равно ограничено, то двигатель быстро всасывает в себя всё, что можно. Но так как он уже поднял обороты, то и его “всасывающая” способность увеличилась. Он стал мощнее и с большей силой всасывает в себя воздух. Естественно, давление во впуском коллекторе падает даже ниже того, которое было на холостом ходу.

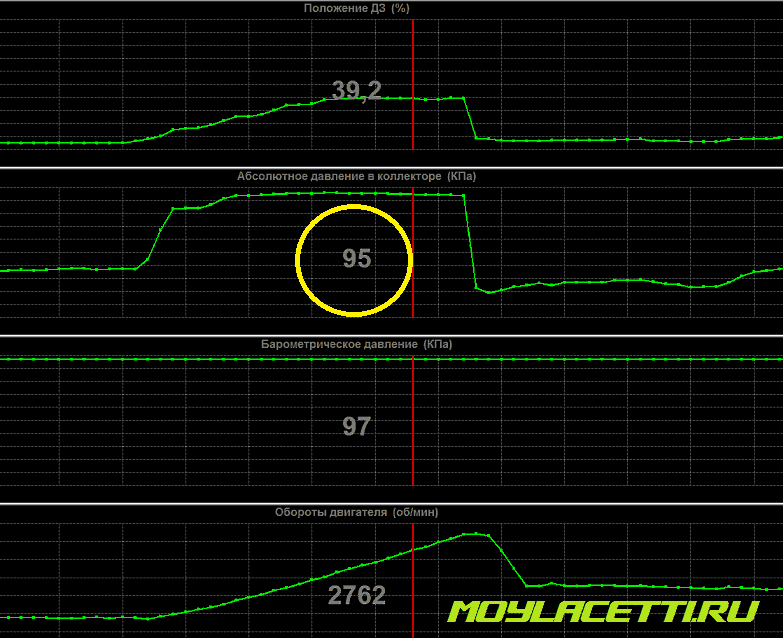

Вот примеры графиков. Обороты больше 2000, а давление в коллекторе упало с 33 до 23 кПа!

Как проверить ДАД Лачетти

Так и должно быть! Датчик абсолютного давления работает исправно.

Ещё раз повторю – открытие дроссельной заслонки не обязательно должно приводить к повышению давления в коллекторе. Потому что не заслонка влияет на повышение давления, а нагрузка на двигатель!

Вот как это выглядит. Допустим мы едем по дороге на 5-й передаче. Затем резко открываем дроссельную заслонку. В коллектор устремляется воздух без каких-либо препятствий, но двигатель уже не в состоянии быстро развить обороты и всосать в себя весь воздух, так как ему кроме самого себя необходимо крутить ещё и колеса! Поэтому ему тяжело и обороты он развивает очень медленно (а может и, вообще, не развивать, если ехать ещё и в гору). Естественно,  воздуха в коллекторе много и давление поднимается практически до атмосферного

Проверка ДАД

Вот в этот момент ЭБУ видит, по большому давлению в коллекторе, что двигатель не в состоянии “переработать” весь воздух, который ему дали и понимает это, как большую нагрузку на двигатель.

Надеюсь, что теперь понятно, тем, кто этого не понимал и переживал за работоспособность своего датчика абсолютного давления.

Как работает датчик абсолютного давления?

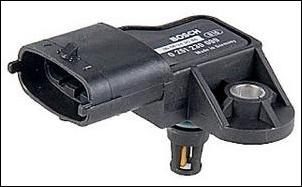

Датчик MAP обычно расположен на впускном коллекторе, либо рядом с корпусом дроссельной заслонки, либо на нём самом (на моторе с наддувом MAP можно найти на впускном тракте перед турбонаддувом). Внутри датчика давления находится герметичная камера, которая либо имеет вакуум, либо контролируемое давление, которое калибруется для двигателя. Разделяет вакуум в камере и вакуум впускного коллектора гибкая кремниевую пластину (она же “чип”)с протекающим через неё током.

MAP выполняет “двойную функцию”. Во-первых, как датчика барометрического давления, при включении зажигания. Когда зажигание включено (до запуска двигателя) в двигателе нет вакуума, поэтому его сигнал на ECM сообщает атмосферное давление. Этот параметр нужно знать для определения плотности воздуха. При запуске двигателя давление во впускном коллекторе уменьшается, создаётся вакуум, который поступает на MAP. Когда вы нажимаете на педаль акселератора, давление во впускном коллекторе увеличивается, в результате чего вакуум уменьшается. Разница в давлении будет изгибать чип вверх в герметичную камеру, вызывая изменение сопротивления, которое, в свою очередь, сообщает ЭБУ нагрузку на мотор. А тот в свою очередь, управляет впрыском и зажигание согласно заложенным в него картам. Когда же педаль акселератора отпущена, давление во впускном коллекторе уменьшается, изгибая пластину обратно в состояние близкое к холостому ходу (ХХ).

ЭБУ (электронный блок управления) объединяет данные о давлении во впускном коллекторе от MAP с данными, поступающими от других датчиков таких как IAT (температуры впускного воздуха), ECT (температуры охлаждающей жидкости двигателя), частоты вращения коленчатого вала двигателя (об/мин). Сюда же добавляются данные об атмосферного давлении и все эти данные используются для расчёта плотности воздуха и точного определения массового расхода двигателя, что в свою очередь необходимо для подготовки оптимального соотношения воздух-топливо.

Как выбрать датчик абсолютного давления

Используя каталог НПП Прома, можно выбрать и купить датчик абсолютного давления, соответствующий необходимым параметрам и характеристикам:

  • предельные значения выходящего постоянного тока;
  • напряжения питания;
  • диапазон нагрузочного сопротивления;
  • предел допустимой погрешности;
  • доп. температурная и иная погрешность;
  • климатическое исполнение датчика и температура рабочей среды;
  • степень защиты по ГОСТ;
  • наработка на отказ.

Цена датчиков абсолютного давления варьируется в зависимости от функционала и типа устройства, а также от корпуса, метода крепления и технических и эксплуатационных характеристик. Даже для работ одной отрасли могут использоваться абсолютно разные датчики.

НПП Прома специализируется на разработке и внедрении приборов автоматизации в производственный технологический процесс. Несколько десятков лет плодотворной работы конструкторского бюро, применение инноваций в технологии производства – позволяет НПП на должном уровне комплектовать устройствами своего изготовления ведущие промышленные, производственные объекты РФ.

Простота обслуживания приборов – датчиков абсолютного давления, упрощает монтаж, замену, чистку преобразователей, не отражаясь на производственных скоростях, не допуская снижения мощностей. Соотношения цена/качество – лучшее на рынке измерительного приборостроения. Сервисное обслуживание и широкая география поставок – делают сотрудничество с НПП Прома экономически привлекательным, максимально комфортным.

Почему выходят из строя датчики MAP?

Как и большинство электрических датчиков, MAP чувствительны к загрязнению. Если для подключения MAP используется шланг, то он может засориться или прохудиться, что приведёт к ошибке измерения датчика или, вообще, к невозможности этого. В некоторых случаях экстремальные вибрации от вождения могут ослабить подключения и вызвать внешние повреждения. Электрические разъёмы также могут расплавиться или треснуть от перегрева из-за непосредственной близости к двигателю. В любом из этих случаев MAP должен быть заменён.

ДМРВ умер — да здравствует ДАД

Поговорим о переходе на ДАД и ДТВ, зачем это нужно, какие имеем плюсы и минусы.

Начнем с простейшего, с необходимых материалов и работ которые необходимо провести чтобы избавиться от ДМРВ и перейти на ДАД.

Для перехода на ДАД необходим:

— Датчик абсолютного давления, далее ДАД, датчик который измеряет абсолютное давление.

Абсолютное давление ─ это истинное давление жидкостей, паров и газов, отсчитываемое от абсолютного нуля давления ─ абсолютного вакуума. Устанавливается в задроссельное пространство впускного ресивера, при заглушенном двигателе показания стремятся к атмосферному, при работающем на холостом ходу стремятся к вакууму, при частичном открытии заслонки стремиться к атмосферному. Датчики отличаются верхним значением измеряемого давления и как следствие некоторые пригодны для использования только в атмосферных двигателях, некоторые в турбированных. Теоретически для атмосферных двигателей можно использовать и те которые под турбо, но составы смеси будут менее точными, а это не есть хорошо, могут быть проблемы с настройкой холостого хода. Используйте только тот ДАД который необходим, не стоит брать с запасом.

Датчик температуры воздуха , далее ДТВ, датчик который измеряет температуру воздуха. Представляет собой обычный терморезистор, ничего сложного. Устанавливается в зависимости от реализации забора воздуха либо в воздуховод холодного забора, либо просто под капотом если забор воздуха идет из подкапотного пространства.

— кабель переходник с разъема ДМРВ на разъемы датчиков ДАД и ДТВ

Разъем проводки ДМРВ может иметь как четыре так и пять контактов, для работы нам необходимо пять проводов. Если у вас проводка с четырьмя проводами значит отсутствует проводник к первому контакту, в таком случае придется проложить один провод до 44 ноги ЭБУ. Если у вас на разъеме пять проводов значит вам повезло и ничего дополнительно по проводке делать не нужно.

Кабель можно как купить готовый так и собрать самому, там ничего сложного, потребуется лишь схема, немного времени чтобы разобраться и умение паять.

При переходе на ДАД и ДТВ на мой автомобиль были установлены датчики:

— ДТВ Bosch 0 280 130 039, он имеет стандартную резьбу М12 чем удобен в монтаже.

— ДАД Газель маркировка 45.3829

Схема соединений для кабеля переходника в удобном виде.

Для подключения к ресиверу использовал штуцер и трубку которая идет на ДАД, обычная трубка подвода воды к стеклоомывателям. В идеале она не должна быть длинной.

В данный конкретный момент времени автоваз перешел на систему без ДМРВ и использует на двигателях 21127 и более поздних ДДТВ, дадтчик давления и температуры воздуха. Очень удобное решение совмещающее в одном корпусе оба необходимых датчика, т. е. ДАД и ДТВ, потребуется лишь просверлить два отверстия в ресивере один для крепления датчика и одно для измерения давление и температуры в ресивере. Артикулы ДАДа 127 мотора 21800-1413010-00, Delphi 28234360 63521 SNG

Разберем плюсы и минусы системы впрыска на базе ДМРВ и на базе ДАД и ДТВ:

Минусы системы с ДМРВ:
— высокая стоимость самого датчика
— время реакции на изменение расхода воздуха значительно выше чем на ДАД, просто говоря датчик тормоз
— практически полностью не подходит для для двигателей с избыточным давлением по причине малого верхнего диапазона измерений
— не стабильный состав смеси если переносить ДМРВ близко к ДЗ, ловит пульсации на впуске

Плюсы системы с ДМРВ:
— прямое измерение расхода воздуха, как следствие трудно загубить двигатель, смесь скорее всего уйдет в более богатую нежели в бедную.

Плюсы системы с ДАД и ДТВ:
— более ровный холостой ход на распредвалах со злой фазой, злой будем считать 290 и выше
— стоимость системы из датчиков ДАД и ДТВ раза в три дешевле
— привет острый отклик на педаль газа,двигатель работает эластичнее, очень быстрый расчёт воздуха

— нет крупных измерительных элементов в системе впуска, и сетки ДМРВ которая служит для сглаживания потока и которую нельзя удалять, как следствие двигатель и выдает немного больше мощности
— подходит для двигателей с наддувом

— позволяет значительно увеличить шансы по установке более оптимальной магистрали впуска, обычно от фильтра до ДЗ должно быть довольно малое расстояние которое сложно или вообще невозможно реализовать с ДМРВ, а это потеря эффективности на малых оборотах двигателя

Минусы ДАД+ДТВ:
— потребуется полная перенастройка системы управления, с уходом с заводского софта
— остро необходимы прямые руки и светлая голова для его установки
— необходимо разобраться в том как настроить автомобиль, или найти толкового настройщика

Признаки неисправности ДАД

Неисправный датчик MAP имеет серьезные последствия для контроля топлива, выбросов выхлопных газов автомобиля и экономии топлива. Симптомы плохого или неисправного ДАД включают в себя:

Увеличение расхода топлива

Датчик MAP, который измеряет высокое давление во впускном коллекторе, указывает ЭБУ на высокую нагрузку двигателя. Это приводит к увеличению впрыска топлива в двигатель.

Это, в свою очередь, увеличивает расход топлива. Это также увеличивает количество выбросов углеводородов и окиси углерода из автомобиля в окружающую атмосферу. Углеводороды и окись углерода являются одними из химических компонентов смога.

Недостаток мощности

Датчик MAP, который измеряет низкое давление во впускном коллекторе, указывает ЭБУ на низкую нагрузку двигателя. Блок управления реагирует уменьшением количества топлива, впрыскиваемого в двигатель.

Хотя вы можете заметить увеличение расхода топлива, вы также заметите, что ваш двигатель не такой мощный, как прежде. При уменьшении подачи топлива в двигатель температура в камере сгорания увеличивается. Это увеличивает количество NOx (оксидов азота) в двигателе. NOx также является химическим компонентом смога.

Увеличение токсичности выхлопных газов

Неисправный датчик MAP приведет к тому, что ваш автомобиль не пройдет проверку выхлопных газов на техосмотре. Выбросы из выхлопной трубы могут показывать высокий уровень углеводородов, высокий уровень NOx, низкий уровень CO2 или высокий уровень окиси углерода.

Как проверить ДАД самостоятельно

Если быть до конца честным, то стоит отметить, что датчик имеет мега надёжную конструкцию и очень редко выходит из строя. Но, к сожалению, таких лестных слов я не могу сказать о его проводке. По крайней мере на Шевроле Лачетти.

Я не знаю через какое место и у кого вылезла идея сделать таким образом проводку такого важного датчика. Дело в том, что два из двух проводов питания датчика имеют на своём пути сщалки, что со временем может попить не мало крови у бедного владельца автомобиля.

Поэтому при проверке ДАД необходимо уделить большее внимание именно проводке, а не самому датчику.

Чем можно проверить ДАД?

Способов проверки много, но нам нужны только простейшие и без специального оборудования. Правильно? Я думаю – да!

Поэтому остаётся только два варианта:

  • при помощи компьютерной диагностики
  • при помощи мультиметра

Как проверить ДАД компьютерной диагностикой

Всё, что нужно для самостоятельной компьютерной диагностики, на простом языке изложено в рубрике Диагностика Шевроле

Данным способом можно довольно таки просто оценить состояние датчика.

Тут нужно обратить внимание на два параметра – барометрическое давление и абсолютное давление в коллекторе. Почему два?

Потому что ДАД не совсем ДАД

Он измеряет не только абсолютное давление в коллекторе, но и давление в окружающей среде. Это необходимо для того, чтобы двигатель адекватно работал не только в обычной местности, но и, допустим, в горной, где атмосферное давление уменьшается по мере увеличения высоты. А разное атмосферное давление оказывает разное влияние на процессы в двигателе, поэтому ЭБУ должен знать это самое давление, чтобы применять те или иные коррекции в управлении двигателем. Более подробно про работу ДАД и какие процессы влияют на его показания можно посмотреть тут

Этот параметр мы чуть ниже затронем. А сейчас начнём проверку ДАД по графикам диагностики.

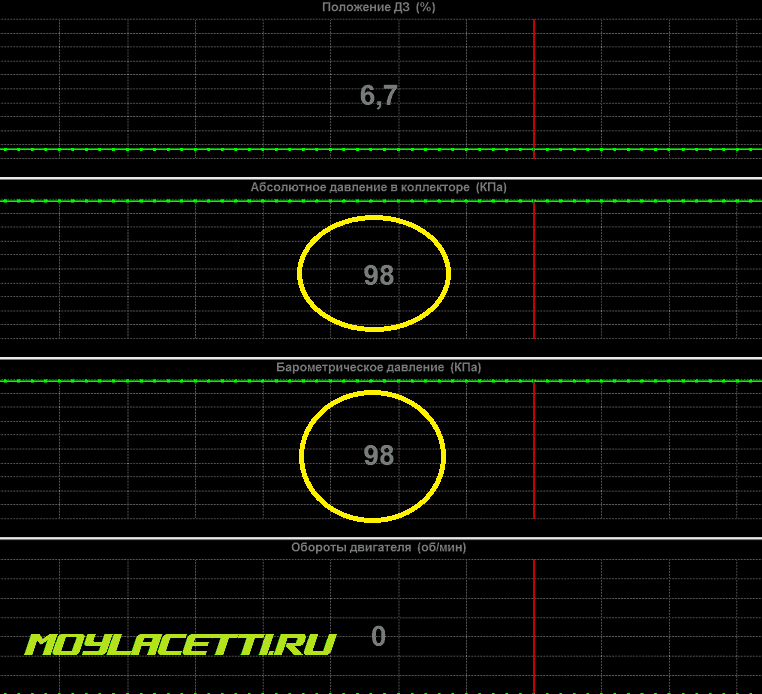

Когда двигатель не запущен, тогда давление в коллекторе равняется атмосферному, что можно увидеть на графиках

ДАД

Как видим, так оно и есть. Значит на этом этапе всё в порядке.

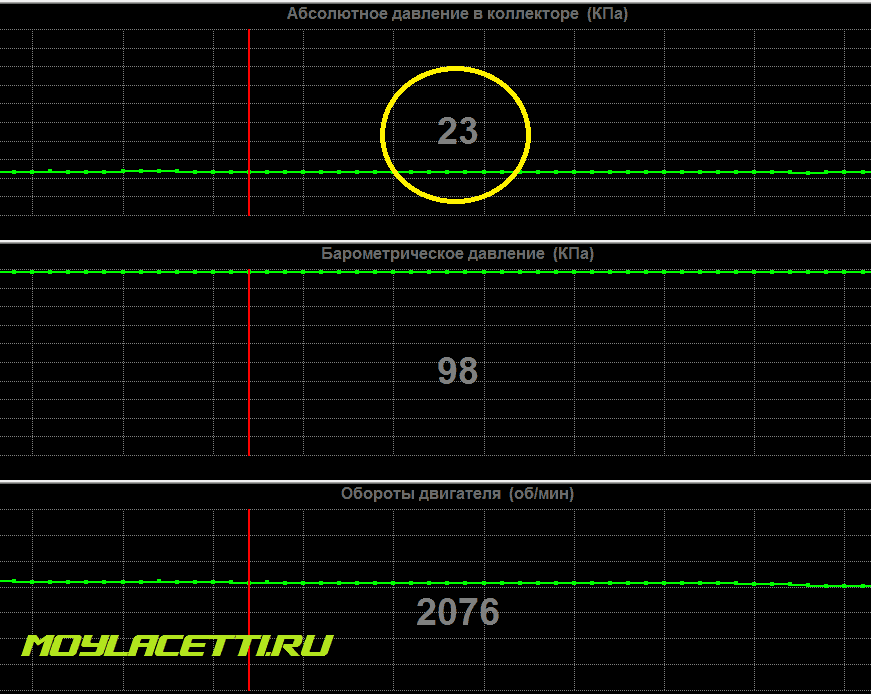

На запущенном двигателе в режиме холостого хода во впускном коллекторе давление падает практически на 70% и должно составлять 30-35 кПа

Как проверить ДАД Ланос

При нажатии педали акселератора давление в коллекторе неизбежно возрастает. Поэтому ДАД должен об этом сигнализировать. Если заслонка открыта на большой угол при действующей нагрузке на двигатель (разгон, движение в гору и т.п.), то давление в коллекторе возрастёт до атмосферного

Проверка ДАД Нексия

Если ДАД при нажатии на педаль акселератора под нагрузкой практически не изменяет своих показаний или делает это с большим запаздыванием, то следует обязательно разобраться в причине такого поведения, так как это является неисправностью. Например, обороты двигателя при интенсивной нагрузке поднялись уже больше 2000 об/м, а ДАД на это не реагирует, показывая заниженное давление в коллекторе, то это не нормально.

Примечание: При нажатии педали газа на холостом ходу и при отсутствии нагрузки на двигатель (кондиционер, обогрев заднего стекла и т.п.) заниженные показания (22-25 кПа) являются адекватными. Так и должно быть! Попробую на простом языке объяснить. При нажатии педали газа происходит резкий всплеск показаний – это отработал ДАД на изменение условий в коллекторе и двигатель ещё не успел раскрутится и “забрать” в себя воздух, вошедший через приоткрытую заслонку.

Затем двигатель набрал обороты и ему легко вращаться и развивать обороты дальше, так как ему ничего не мешает (нет нагрузки). Чем больше у него обороты, тем больше он засасывает в себя воздух, создавая ещё большее разрежение в коллекторе, так как мы заслонку открываем не полностью, а лишь для поддержания оборотов, каких хотим.

При нагрузке (трогаемся, разгоняемся, вкл. кондиционер) условия работы меняются. Двигателю уже не так легко развивать обороты и он это делает медленнее и не успевает всосать в себя вошедший воздух. Из-за этого повышается давление в коллекторе. Мы жмем педаль ещё сильнее, требуя от двигателя оборотов, он тужится и развивает обороты медленно. В итоге мы открываем заслонку полностью и в коллекторе становится почти атмосферное давление. То есть, чем выше давление в коллекторе, тем двигателю тяжелее. Это и есть ничто иное, как “датчик нагрузки на двигатель”, а не “датчик для расчёта массы воздуха”, о чём я писал выше.

Как проверить ДАД Лачетти

Вот ещё интересный момент. Только здесь ДАД показывает очень завышенное барометрическое давление, которое по его мнению составляет аж 112 кПа. Хотя на нашей планете было зафиксировано максимальное давление 108 кПа!

Показания ДАД

Ясно, что датчик показывает не правдивые показания и это нужно устранять. Первым делом при таких симптомах необходимо проверить и зачистить массу от ЭБУ к двигателю. У Шевроле Лачетти она находится под стартером. Вот тут написано про массы Лачетти.

Как проверить датчик абсолютного давления мультиметром

Проверка ДАД мультиметром состоит из нескольких частей:

  • проверка сопротивления проводов от блока управления до датчика
  • проверка напряжений на датчике
  • проверка напряжения на датчике в режиме холостого хода

В первую очередь необходимо прозвонить три провода от ДАД к ЭБУ. В 80% случаев именно на этом этапе обнаруживается проблема.

Фото  процесса я не делал, так как всё снял на видео, в котором можно это всё посмотреть.

Опишу просто суть проверки.

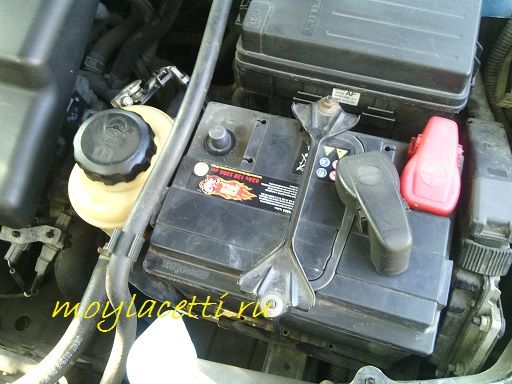

Отключаем отрицательный вывод аккумуляторной батареи.

Снимаем

Далее необходимо снять колодку с ДАД и с ЭБУ. Как это сделать, можно посмотреть в видео, либо в статье проблема трёх масс Лачетти

От колодки ЭБУ к колодке ДАД идут три провода, которые нам необходимо проверить:

  • 1 – масса (А)
  • 2 – сигнальный (В)
  • 3 – питание +5 В (С)

Для проверки проводки ДАД необходимо выставить омметр в режим измерения сопротивления до 200 Ом и подключить щупы в таком порядке:

  • к 1-му контакту колодки ДАД и к 13-му контакту колодки ЭБУ
  • ко 2-му контакту колодки ДАД и к 75-му контакту колодки ЭБУ
  • к 3-му контакту ДАД и к 50-му контакту колодки ЭБУ

Во всех этих случаях сопротивление должно быть минимальным, а при дёргании жгута проводки руками – сопротивление не должно изменяться. Если значения показаний изменяются, то это значит, что в проводке присутствует не надёжный контакт и необходимо разделать жгут проводов и найти проблемное место.

Если на этом этапе проблема не обнаружена, тогда необходимо замерить напряжения на датчике.

Для этого подключаем обратно колодку ЭБУ, колодку ДАД и вывод АКБ.

Включаем зажигание, но двигатель не запускаем.

Переводим мультиметр в режим измерения постоянного напряжения до 20 В.

Подключаем “минусовой” щуп мультиметра к первому контакту датчика абсолютного давления, а “плюсовой” щуп к третьему контакту. Если щупы не влазят в разъём, то можно воспользоваться обычными канцелярскими скрепками, вставив их в разъём, а к ним подключить наши щупы.

Вольтметр должен показывать напряжение примерно 4,9 В. Это значит, что питание на датчик приходит.

Затем подключаем “плюсовой” щуп ко второму контакту, а второй щуп оставляем в первом.

Напряжение должно составлять примерно 3.5 – 4 В, если Вы находитесь не в горах

Запускаем двигатель. На прогретом двигателе в режиме холостого хода и с выключенными потребителями (кондиционер, подогрев заднего стекла, фары и т.п.) напряжение должно быть примерно около 1 В. При открытии дроссельной заслонки, напряжение должно повышаться, а затем понижаться.

Также необходимо проверить трубку от датчика к впускному коллектору на забитость и наличие конденсата. А сам штуцер на коллекторе проверить на забитость маслом из системы вентиляции картера

Трубка датчика давления Шевроле

Если трубка продувается, проводка целая, питание приходит, а ДАД работает не корректно, либо, вообще, не работает, то скорее всего ему пора на свалку.

Реакцию датчика можно проверить ещё одним способом. Для этого включаем зажигание, подключаем вольтметр к первому и второму контакту ДАД, отключаем трубку датчика от коллектора и подключаем к ней медицинский шприц. При движении поршня шприца, датчик должен на это реагировать, что можно увидеть по изменяющемуся напряжению на мультиметре.

Вот это и все простые манипуляции, которые помогут проверить ДАД и выявить проблемы в его проводке.

Вот видео, как проверить ДАД

Проверка с помощью шприца

Проверить работу датчика абсолютного давления можно с помощью медицинского одноразового шприца объемом 20 «кубиков». Также для проверки нужен будет герметичный шланг, который нужно подсоединить к демонтированному датчику и непосредственно к горловине шприца.

Удобнее всего использовать вакуумный шланг угла корректировки зажигания для автомобилей ВАЗ с карбюраторным двигателем.

Соответственно, для проверки ДАД необходимо демонтировать датчик абсолютного давления с его посадочного места, однако фишку оставить подключенной к нему. В контакты лучше всего вставить металлическую скрепку, а щупы (или «крокодилы») мультиметра уже подсоединять к ним. Проверку питания необходимо выполнять аналогично, как описано в предыдущем разделе. Значение питания должно находиться в пределах 4,8…5,2 Вольта.

Для проверки сигнала с датчика необходимо включить зажигание автомобиля, но двигатель не запускать. При нормальном атмосферном давлении значение напряжения на сигнальном проводе будет приблизительно 4,5 Вольта. При этом шприц должен находиться в «выжатом» состоянии, то есть, его поршень должен быть полностью погружен в тело шприца. Далее для проверки необходимо вытаскивать поршень из шприца. Если датчик работоспособен, то при этом напряжение будет понижаться. В идеале при сильном разрежении значение напряжения опустится до значения 0,5 Вольта. Если же напряжение опустилось лишь до 1,5…2 Вольт и ниже не опускается — датчик неисправен.

Обратите внимание, что датчик абсолютного давления — хотя и надежные устройства, но достаточно хрупкие. Они являются неремонтопригодными. Соответственно, при выходе датчика из строя его необходимо заменить на новый.

Что нужно искать в неисправном датчике MAP?

Неисправный MAP повлияет на соотношение воздух/топливо в двигателе. Если состав смеси не верный, то возможно детонационное горение. Если детонация продолжается в течение длительного времени, то внутренние части мотора (такие как поршни, кольца) будут повреждены, и это в итоге приведёт к катастрофическому отказу. Обратите внимание на эти предупреждающие события:

  • Богатый состав: неровный холостой ход, перерасход топлива, чёрный дым, плохое ускорение и сильный запах несгоревшего топлива (особенно на ХХ);
  • Бедный состав: работа волнами, заглохание, недостаток мощности, слабое ускорение, «чихание» обратный выброс на впуск, перегрев нейтрализатора;
  • Детонация и пропуски воспламенения;
  • Лампы неисправности в системе управления двигателя (Check Engine).

Ремонт мотора — это гораздо больше хлопот, чем замена датчика, поэтому, если ваш двигатель имеет какие-либо из вышеперечисленных симптомов, проведите диагностику датчика MAP.

Расположение датчика

Датчик абсолютного давления (ДАД) во впускном коллекторе. Датчик абсолютного давления

Крепление датчика абсолютного давления на кузове

Место, где находится датчик абсолютного давления, для различных автомобилей может отличиться. Чаще всего, он расположен в моторном отсеке и прикреплен к кузову. Входной штуцер при этом соединен с рабочим объемом входного коллектора при помощи шланга.
На двигателях с турбонаддувом и компрессором датчик крепится напрямую к коллектору. В таком случае он выполняет еще и функции регулировки и измерения избыточного давления, которое создается турбо- или механическим компрессором. В подобных системах он может использоваться как вместе с контроллером расхода воздуха, так и без него.
Стоит отметить, что часто в современных автомобилях совмещают датчик абсолютного давления и температуры в одном корпусе. Это позволяет создавать более точный сигнал управления, передаваемый на электронный блок управления, так как в таком случае учитывается не только давление воздуха, но и его температура.

Распространённые коды неисправности MAP

Ниже список кодов, связанных с датчиком MAP, которые нужно искать, если загорелся индикатор проверки двигателя:

  • P0068: MAP/MAF – корреляция положения дроссельной заслонки;
  • P0069: Абсолютное давление в коллекторе – корреляция с барометрическим давлением;
  • P0105: Неисправность цепей MAP;
  • P0106: Цепи MAP/Атмосферное давление проблема диапазон/Проблема производительности;
  • P0107: Абсолютного давления в коллекторе/Атмосферное давление цепь низкое входное;
  • P0108: Цепь давления MAP высокое входное значение;
  • P0109: Цепь MAP/барометрическое давление прерывается;
  • P1106: Цепь MAP/барометрическое давление диапазон/Проблема производительности;
  • P1107: Низкое напряжение в цепи Датчика Барометрического Давления.

Примечание: иногда другие датчики или другие неисправные детали могут привести к появлению этих кодов. Даже если ваш двигатель испытывает перечисленные выше симптомы и выставляет один или несколько из перечисленных кодов OBD-II, рекомендуется проверить MAP, чтобы убедиться в его неисправности.

Ремонт датчика абсолютного давления

Датчик абсолютного давления (ДАД) во впускном коллекторе. Датчик абсолютного давления
Старый датчик абсолютного давления
Мелкие ремонтные операции доступны любому автолюбителю. При более сложных вариантах поломки необходимо обратиться к специалисту или заменить устройство полностью. Из доступных операций можно определить следующую последовательность действий по устранению дефектов:

  • Отсоединив разъем кабеля жгута проводов оцените его на наличие окисления и возможных обрывов. При обнаружении дефектов их исправляют.
  • Аналогичную операцию проведите и со стороны датчика в месте подсоединения разъема.
    Датчик абсолютного давления (ДАД) во впускном коллекторе. Датчик абсолютного давления
  • Ремонт датчика абсолютного давления

     Для удобства снимите датчик, открутив его прижимные элементы. Проверьте на возможные загрязнения в месте присоединения к входному коллектору. Чистка датчика абсолютного давления проводится с использованием любого средства, применяемого для чистки карбюраторов.

  • Перед установкой датчика на место, смажьте моторным маслом уплотнительное кольцо.
  • Также возможен подсос воздуха в самом узле. Определить его возможно, если поднести поближе к прибору ухо и на короткое время перекрыть подачу воздуха. Если вы услышите, как подсасывается воздух, значит необходимо заменить уплотнительное кольцо или подмотать ФУМ-ленту.

Датчики абсолютного давления, ремонт которых уже не возможен подлежат замене.

Как почистить ДАД

грязный дад

Во время работы устройство постепенно зарастает грязью, снижающей чувствительность диафрагмы. Из-за этого могут наблюдаться симптомы, указывающие на неисправность ДАД. Чтобы очистить его от загрязнений, необходимо произвести демонтаж.

В зависимости от того, какой модели автомобиль, расположение датчика меняется. Если двигатель турбированный, то таковых может быть два, один из которых будет находиться на турбине, а второй на впускном коллекторе. Для крепления в любом случае будут использоваться болты — один или два в зависимости от конструкции.

Чтобы прочистить датчик, следует запастить карбклинерами или аналогичными чистящими средствами. Сначала приводится в порядок корпус, а затем осторожно очищаются и контакты. Наибольшее внимание уделяется уплотнительному кольцу и диафрагме. С ними требуется быть осторожным, главное — не допустить повреждений. Достаточно вбрызнуть некоторое количество чистящего состава, а затем вылить его с удаленными загрязнениями.

чистка дад

Очистка позволяет вернуть чувствительность сенсорам, и если проблема была только в загрязнении, диагностика покажет, что датчик в полном порядке, а двигатель будет работать в стандартном режиме. Если манипуляции не помогли, следует приобрести новый прибор на замену.

Замена датчика абсолютного давления

Датчик абсолютного давления (ДАД) во впускном коллекторе. Датчик абсолютного давления
Замена датчика абсолютного давления воздуха

С заменой, практически, никаких сложностей не возникает. Для этого достаточно снять гибкий шланг, соединяющий прибор с входным коллектором. Отсоединить колодку жгута проводов и открутить крепежные болты. После всего вышеперечисленного снимается дефектное устройство и устанавливается новое. При установке, операции соответственно выполняются в обратном порядке.
Стоит отметить, что понимание того, что такое датчик абсолютного давления воздуха, каковы его функции и принцип работы, позволит разобраться в процессах, происходящих под капотом автомобиля. Это даст возможность вовремя принимать правильные решения и повысит безопасность и качество передвижения.

Источники

  • https://MoyLacetti.ru/datchik-absolyutnogo-davleniya/
  • https://drive2.su/uxod/datchik-davleniya-vo-vpusknom-kollektore
  • https://www.delphiautoparts.com/rus/ru/resource-center/razbiraemsya-v-datchikakh-datchik-absolyutnogo-davleniya
  • https://avtika.ru/chto-takoe-dad-na-dvigatele/
  • https://drajver.ru/ekspluataciya-i-uhod/gde-stoit-datchik-absolyutnogo-davleniya.html
  • https://MoyLacetti.ru/kak-proverit-dad/
  • https://auto-parts.su/raznoe/kak-proverit-datchik-absolyutnogo-davleniya-multimetrom.html
  • https://auto-self.ru/datchik-absolyutnogo-davleniya-vozduha-dad/
  • https://ilifia-club.ru/dvigatel/datchik-absolyutnogo-davleniya.html

Понравилась статья? Поделиться с друзьями:
Автомобиль для чайников
